Dettagli:
|
| Modello: | SE3 | Tipo: | Verme e ingranaggio |
|---|---|---|---|
| Colore: | come richiesto | Rapporto di marce: | 31:1 |
| OEM: | Disponibile | Materiale: | QT e 42CRMO |
| Certificato: | ISO9001, CE | Pittura: | Disponibile |
| Evidenziare: | Azionamento dell'ingranaggio a vite SE3,Sistema di PV dell'azionamento dell'ingranaggio a vite,Anello di pantano dell'ingranaggio a vite continua SE3 |
||

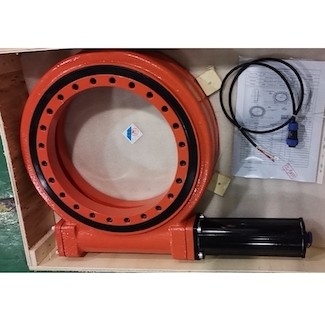

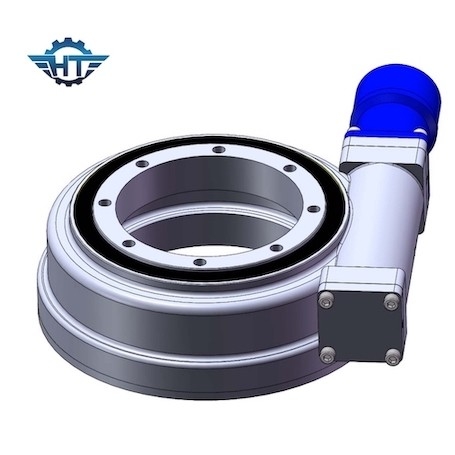

Azionamento dell'ingranaggio a vite della clessidra SE3 per il Sun di potere di PV che segue il sistema del pannello solare
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite
Poichè la tecnologia è migliorato, gli azionamenti di vuotamento stanno usando così la tecnologia del verme della clessidra, in cui il verme è modellato per impegnare più denti nell'ingranaggio, la coppia di torsione imporved ed il contraccolpo è diminuito.
Risultati aumentati di questo impegno del dente nella maggiori forza, efficienza e durevolezza. L'azionamento di vuotamento usa la tecnologia standard del verme in cui il verme sull'orizzontale, il rapporto della velocità dell'asse dipende dalla relazione fra il numero dei fili sul verme ed il numero dei denti nell'ingranaggio a vite.
Come installare gli azionamenti di vuotamento?
1. Liberi la struttura di montaggio, per esempio dalla saldatura, dalla galvanizzazione, dai residui, dalla sporcizia, ecc.
2. Sollevi l'azionamento di pantano con i perni ad occhio.
3. L'azionamento di pantano sarà montato nello stato scarico.
4. La seguente procedura sarà seguita per evitare le deviazioni fra il bullone che stringe le forze.
5. Applichi il liquido della serratura del filo ai fili.
6. Liquido della serratura del filo di disposizione sulla lacuna del filo che richiede le parti adattantesi completamente.
7. Precarichi di traverso i bulloni. Vedi il modello generale nello schizzo qui sotto come dei bulloni ottenere di traverso la coppia di torsione nella sequenza. Inizio con l'anello interno o esterno. Faccia di traverso torqueing di tutti i bulloni a 30% di coppia di serraggio. Poi ripeti di traverso la coppia di torsione a 80% di coppia di serraggio. Infine di traverso serrare a 100% della coppia di serraggio.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì |
204 |
Applicazioni
Ci sono molte applicazioni dove un azionamento rotatorio può essere usato, primarie perché è ben adattato per le applicazioni che richiedono il carico di mantenere il potere e la coppia di torsione rotazionale.
Gli azionamenti di vuotamento sono ampiamente usati nell'area aerospaziale, i sistemi di energia solare, i generatori eolici, costruire e sistema di radiodiffusione satellite il macchinario come le gru del camion e ascensori dell'uomo, ecc. Recentemente anni, è stato utilizzato prosperoso nei sistemi fotovoltaici della produzione di energia, veicolo speciale, camion resistente dello schermo piatto, gru del contenitore, gru montata camion, gru dell'automobile e veicoli aerei, gru, gru a cavalletto, piccole centrali elettriche del vento, comunicazioni di spazio, ricevitore satellitare, ecc.
