Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | 3 pollici verticali |
|---|---|---|---|
| Rapporto di marce: | 31:1 | Efficienza: | 40% |
| Applicazione: | Mini Solar Trackers | Garanzia: | 5~10 anni |
| Vita del campo: | 30 anni | Sito dell'installazione: | Campo aperto, tetto piano |
| Evidenziare: | Piccolo azionamento di pantano VE3,piccolo azionamento di pantano 42CrMo,Il pantano del motore 24VDC guida solare |
||

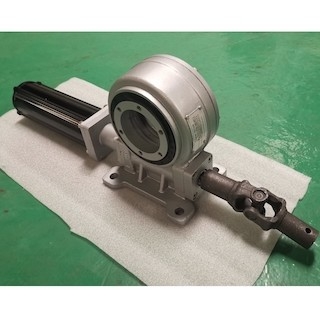

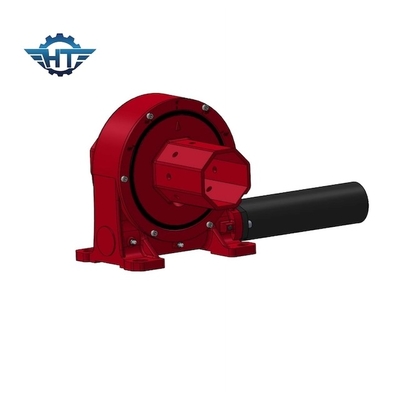

Dispositivo di piccola dimensione di vuotamento VE3 con il motore elettrico per il campo aperto Mini Solar Trackers
Descrizione di piccola dimensione del dispositivo di vuotamento
L'azionamento di piccola dimensione di vuotamento VE3 è uno della nostra famiglia di vuotamento degli azionamenti. È un nuovo tipo di prodotto della trasmissione, può girare un onere gravoso con molto un a bassa velocità. È composto solitamente di verme, di ingranaggio, di alloggio, di motore e di altre componenti. Poiché le componenti del centro sono i hourgalss verme ed ingranaggio, possono resistere simultaneamente alle forze assiali, alle forze radiali ed a capovolgere i momenti. Rispetto ai prodotti rotatori tradizionali, il nuovo azionamento di vuotamento caratterizza l'installazione facile, il mantenimento facile e un maggior grado di spazio dell'installazione.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Q&A
L'azionamento rotatorio è rumoroso, che cosa dovrebbe io fare?
La selezione sbagliata del lubrificante per il dispositivo di vuotamento, lubrificante insufficiente o invecchiamento e l'indurimento può indurre il dispositivo dell'azionamento di vuotamento a generare la vibrazione ed il rumore e questo rumore non ha determinate regole. In questo caso, solo il lubrificante appropriato per il dispositivo dell'azionamento di vuotamento è selezionato, la quantità di lubrificante è regolato, il tempo di impiego del lubrificante del cuscinetto di vuotamento è prolungato ed il ciclo della sostituzione ragionevolmente è determinato.
Nell'correre, il motore fa molto rumore, è questo normale?
I suoni di ronzio comuni ed i suoni di risonanza dello scaffale sono comuni quando il motore sta correndo. La vibrazione assiale dell'asse del motore causerà un grande rumore ad alta frequenza - suono di ronzio, la frequenza di cui è la stessa della frequenza assiale di vibrazione, che può essere costante o variabile. Il metodo per evitare il ronzio è lo stesso del metodo per impedire la vibrazione assiale.
