Dettagli:
|
| Modello: | 9 pollici verticali | Struttura: | Riduzione dell'ingranaggio a vite |
|---|---|---|---|
| Applicazione: | Sistema di tracciamento solare | Driver: | motore elettrico 24V |
| Manutenzione: | Libero | Colore: | come richiesto |
| Certificati: | ISO9001, CE | Contraccolpo: | 0.15° |
| Evidenziare: | singolo azionamento di vuotamento di asse di 24V VE9,Azionamento di vuotamento per l'inseguitore solare 360 gradi,Motore di azionamento di pantano di 360 gradi |
||

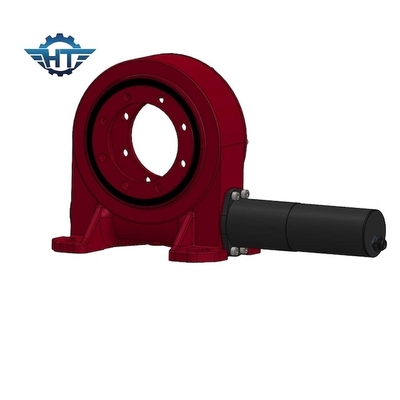

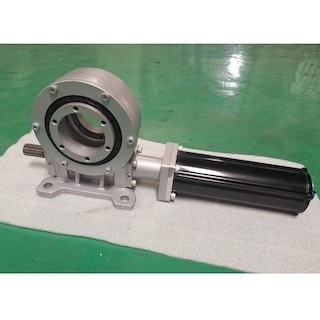

Il singolo azionamento di pantano di asse VE9, il cerchio completo 360° gira le gamme per il sistema di tracciamento solare
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
1. Utilizzi la guarnizione di scheletro per evitare efficientemente la perdita dell'olio
2. La dimensione di montaggio progettata ha potuto abbinare molte applicazioni.
3. Manutenzione facile
4. Adotti la struttura dell'ingranaggio a vite che ha forte coppia di torsione di azionamento e di adesione
5. Interno di arresto duro nel caso del mulfunctioning del sistema di controllo del software
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
L'azionamento rotatorio può sopportare la forza assiale, forza radiale e del capovolgimento momento allo stesso tempo. L'azionamento rotatorio è facile da installare, facile mantenere e risparmia lo spazio dell'installazione in maggior misura. Strutturalmente, le superfici ingrananti del dente delle due ruote dell'azionamento rotatorio sono nella linea contatto e la loro portata è molto superiore a quella del meccanismo di ingranaggio elicoidale di vacillare-asse. L'ingranaggio a vite continua è equivalente ad un azionamento della vite, che è un azionamento ingranante del multi-dente, in modo dall'azionamento è stabile ed il rumore è piccolo. Questo prodotto può essere ampiamente usato nel macchinario di costruzione e nei nuovi campi di energia quali i camion a base piatta resistenti, le gru del contenitore, le gru camion-montate, i veicoli del lavoro aereo, i sistemi di generatore di corrente solari per le pattuglie del sole, ecc.
