Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Gioco dell'ingranaggio a vite senza fine: | 0,1 gradi |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 5060 Nm |
| Tenuta della coppia di torsione: | kNm 40 | Inclinazione della coppia di torsione: | 5 kNm |
| Colore standard: | RAL 9006 | Peso del carico: | 200~800 chilogrammi |
| Evidenziare: | ingranaggio che ingrana il piccolo azionamento di pantano,alto azionamento solare backholding di pantano dell'inseguitore,azionamento ingranante di pantano del verme dell'ingranaggio |
||

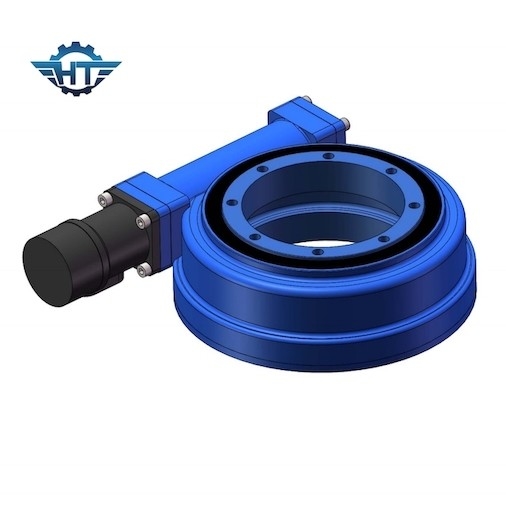

SE7 orizzontale ha accluso l'abitazione degli azionamenti di vuotamento per l'inseguitore solare solare di Sun di singolo asse
Descrizione d'abitazione inclusa degli azionamenti di vuotamento
L'azionamento di vuotamento dell'ingranaggio a vite di Hangtuo ha caratterizzato con buon avvolgendo ingranare dell'ingranaggio e del verme ed il multi contatto di dente che fa l'azionamento di vuotamento con alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare. È autobloccante e può girare il ° massimo ±65. Se più grande gamma stata necessaria, può essere personalizzato.
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
Come gli impianti degli azionamenti di vuotamento nel sistema di tracciamento solare di singolo asse?
Prendendo l'inseguitore orizzontale est-ovest di unico asse come esempio, il principio di inseguimento orizzontale di unico asse è spiegato. L'asse di rotazione del sistema di tracciamento solare è sistemato nella direzione nord-sud. Poi, secondo il cambiamento dell'angolo dell'azimut del sole, i moduli fotovoltaici sono girati intorno all'asse di rotazione e l'orientamento dei moduli sull'inseguitore è regolato secondo il grado di eccitazione di luce solare, riducente l'angolo fra il normale dei moduli fotovoltaici e la luce solare diretta ed aumentante la radiazione solare sulla superficie del modulo. , che può efficacemente aumentare la produzione di energia. La produzione di energia del sistema di tracciamento piano di unico asse può essere aumentata di 10% - 25% nella maggior parte delle aree. La produzione di energia del monoassiale piano est-ovest può aumentare di 25% nelle aree basse della latitudine, che è la migliore area di adattamento.
