Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Dispositivo di vuotamento: | VE9 |
|---|---|---|---|
| Rapporto di marce: | 61:1 | Tenuta della coppia di torsione: | 80000 nanometro |
| Inclinazione della coppia di torsione: | 16000 nanometro | Coppia di torsione della potenza nominale: | 8784 nanometro |
| Pacchetto di trasporto: | compensato e pallet | Colore standard: | RAL 9006 |
| Evidenziare: | Piccolo azionamento solare di pantano VE9,Piccolo azionamento di pantano del legame orizzontale,azionamento solare di pantano di 42CrMo VE9 |
||

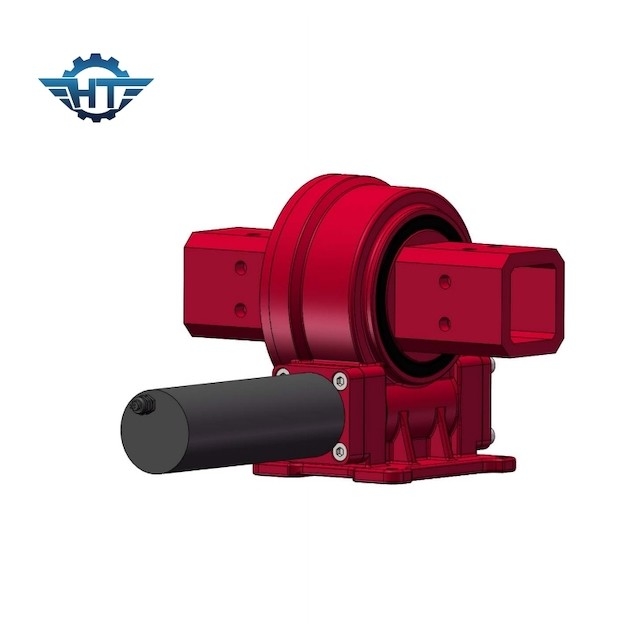

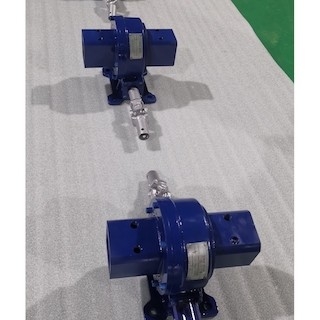

Azionamenti solari di vuotamento VE9 per i sistemi di tracciamento solari di singolo asse orizzontale del legame
Singola descrizione dell'azionamento di vuotamento di asse del legame
Gli azionamenti di vuotamento di unico asse di collegamento girano intorno un asse e fanno il movimento del sistema di tracciamento da est-ovest e di nuovo alla casa alla notte. Questi prodotti sono il più facile da installare ed il più comunemente usato. La VE offre il montaggio verticale e un azionamento pieno-incluso IP66 in un'unità ad alta potenza.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Manutenzione
Il dispositivo dell'azionamento di vuotamento è un elemento della trasmissione della forza che realizza il moto relativo di vuotamento fra il corpo superiore ed il corpo più basso ed è usato per sostenere la massa del corpo superiore e per sopportare il carico di lavoro. Il motore è utilizzato come il metodo movente. Quando il motore rotativo gira, la scatola di riduzione dell'ingranaggio planetario è guidata dal motore e poi l'albero di uscita dell'azionamento rotatorio è guidato, di modo che il dispositivo rotatorio dell'azionamento può essere girato.
La buona prestazione delle componenti giranti della struttura è la garanzia di base della flessibilità globale, in modo dal lavoro di lubrificazione è essenziale.
Secondo le applicazioni differenti, il ciclo di aggiunta del grasso è inoltre differente. Per le applicazioni fotovoltaiche, il ciclo dell'iniezione o di sostituzione del grasso è di cinque anni. Per le applicazioni del macchinario di costruzione, perché la sue velocità e frequenza di lavoro sono molto superiori a quelle delle applicazioni fotovoltaiche, il grasso deve aggiungersi o sostituito ogni anno o persino semestralmente.
Nelle condizioni speciali di lavoro, quali i tropici, alta umidità, polvere e grande differenza della temperatura, durante il servizio continuo, il ciclo di lubrificazione dovrebbe essere accorciato e un certo nuovo grasso deve aggiungersi prima e dopo le fermate della macchina che corrono a lungo. Riempia la canalizzazione di grasso finché non filtri dalla banda di sigillatura.
