Dettagli:
|
| Modello: | VE9 | Auto-serratura: | Sì |
|---|---|---|---|
| Certificato: | ISO9001, CE | Garanzia: | 5~10 anni |
| Materiale: | 50Mn, 42CrMo | Applicazione: | Inseguitori solari del campo aperto |
| Colore: | Come richiesto | Accuratezza: | ≤0,1 |
| Evidenziare: | Azionamento verticale di vuotamento del verme,9 pollici di azionamento verticale di vuotamento,Inseguitori solari del campo aperto che vuotano azionamento |
||

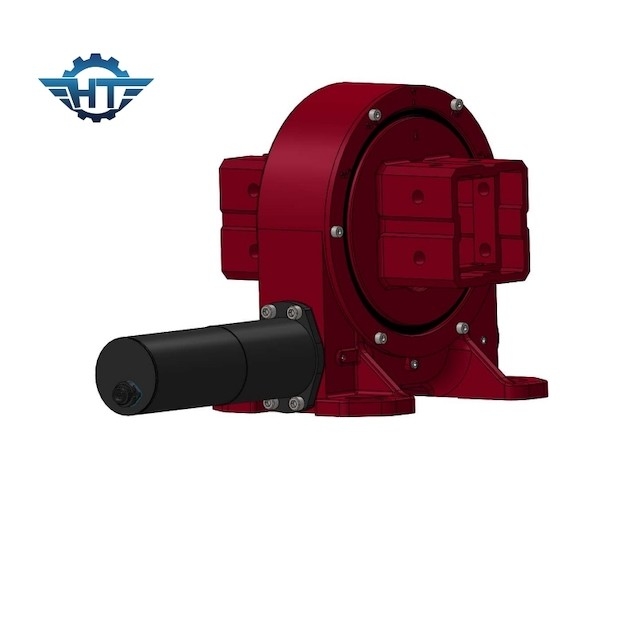

9 pollici di vuotamento di ingranaggio a vite continua verticale dell'azionamento hanno ucciso gli inseguitori di Ring For Open Field Solar
Singola descrizione dell'azionamento di vuotamento di asse
Carico radiale: Verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Parallelo del carico all'asse del cuscinetto di vuotamento
Tenuta della coppia di torsione: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono
nociva, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione.
Autobloccante: Soltanto una volta caricato, l'azionamento di vuotamento non può invertire gira e così chiamato autobloccante.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Singole caratteristiche dell'azionamento di vuotamento di asse
Il singolo azionamento di vuotamento di asse è un meccanismo di trasmissione di riduzione integrato con un'alimentazione movente. La rotazione può essere in un singolo asse, o in asce multiple insieme. È un meccanismo di trasmissione per tutti gli usi di riduzione che integra le funzioni di rotazione, la decelerazione ed avere una struttura semplice e una fabbricazione e una manutenzione convenienti allo stesso tempo.
Singole applicazioni dell'azionamento di vuotamento di asse
Singolo sistema di tracciamento piano di asse
Il sistema di tracciamento piano di unico asse è il sistema di tracciamento più ampiamente usato sul mercato, che può essere suddiviso nel sistema di tracciamento piano di unico asse di NS-asse (cioè l'asse di rotazione è installato nella direzione nord-sud) e nel sistema di tracciamento piano di unico asse di EW-asse (IE l'asse di rotazione). installato nella direzione est-ovest). Fra loro, il sistema di tracciamento piano di unico asse di NS-asse è il più ampiamente usato.
Per il sistema di tracciamento orizzontale di unico asse di NS-asse, per adattarsi alle aree con le più alte latitudini, un sistema di tracciamento piano di unico asse con un angolo di inclinazione è stato messo a punto.
