Dettagli:
|
| Riduttore e motore: | VE5, 24VDC | Materiale: | Resistente all'uso |
|---|---|---|---|
| Applicazione: | Sistemi di tracciamento solari | Garanzia: | 5~10 anni |
| Colore: | Come richiesto | Dimensione: | 3 - 25 pollici |
| Modulo: | Modulo dell'ingranaggio a vite | Caratteristica: | IP66, lunga durata |
| Evidenziare: | Singolo azionamento verticale di pantano di asse,25 pollici di azionamento verticale di pantano,Azionamento verticale resistente all'uso di pantano |
||

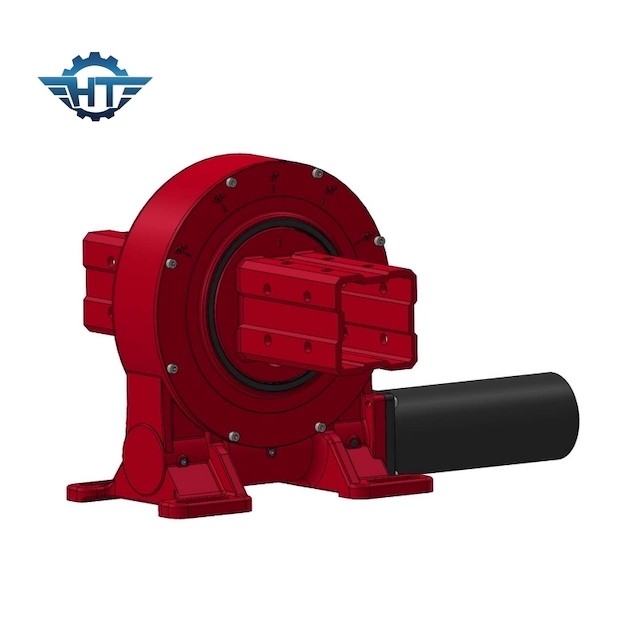

Asse verticale di IP66 VE5 24VDC il singolo ha ucciso pollici resistenti all'uso dell'azionamento i 25
Singolo servizio verticale dell'azionamento di pantano di asse
-- Il cliente può scegliere il motore secondo il nostro azionamento già progettato di vuotamento si collega
dimensione.
-- Possiamo abbiamo personalizzato la dimensione del collegamento secondo il motore del cliente colleghiamo la dimensione.
-- Possiamo contribuire a fornire il tutto ci separiamo il motore idraulico, il motore di CC, servomotore passo passo o del motore a corrente alternata.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Singole caratteristiche verticali dell'azionamento di pantano di asse
dovuto l'uso di vuotamento il cuscinetto e della struttura anulare del verme, il solare seguendo il dispositivo rotatorio dell'azionamento può raggiungere il contatto del multi-dente, ha le caratteristiche di grande coppia di torsione della trasmissione e dell'operazione stabile; può resistere ai grandi carichi radiali ed assiali ed al forte capovolgimento. Serri (resistenza del anti-vento) sta essendo ampiamente usato nei sistemi di tracciamento fotovoltaici solari della produzione di energia ed in altre nuove industrie energetiche dai clienti domestici e stranieri. I prodotti attualmente hanno 9 modelli che variano da 3 pollici di diametro a 25 pollici di diametro e più di 60 varietà, che possono soddisfare le esigenze delle forme differenti di ordinario e di inseguimento fotovoltaici, fotoelettrici, photothermal di precisione.
Applicazioni
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 per il singolo legame piano di asse. Questo genere di sistema è adatto a latitudini inferiore a 30 gradi e pendii di messa a terra meno di 12 gradi.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, azionamento di vuotamento SE21 per il singolo legame obliquo di asse. Questo genere di è adatto a sistemi medi alle alte latitudini, la terra deve essere approssimativamente piano.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, azionamenti di vuotamento VE9 per l'unità obliqua di unico asse. Questo genere di sistema è adatto a medium alle alte latitudini.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, azionamento di vuotamento SDE21 per il sistema di tracciamento solare doppio. Questo genere di sistemi è adatto a tutto il genere di landform.
Persona di contatto: Mr. Tommy Zhang
Telefono: +86-18961639799
