Dettagli:
|
| Materiale: | Ghisa | Modello: | 7 pollici |
|---|---|---|---|
| Rapporto di marce: | 51:1 | Efficienza: | 40% |
| Preciso: | ≤ 0,1 | Driver: | Motore elettrico |
| Colore: | come richiesto | Tenuta della coppia di torsione: | 39kNm~50kNm |
| Evidenziare: | Singolo ingranaggio di azionamento di vuotamento di verticale di asse,C3 che ricopre l'ingranaggio di azionamento verticale di vuotamento,Azionamento verticale di vuotamento per l'inseguimento di PV |
||

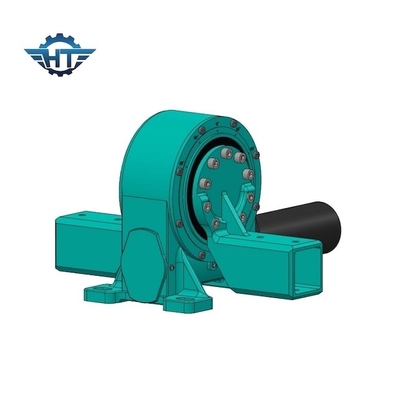

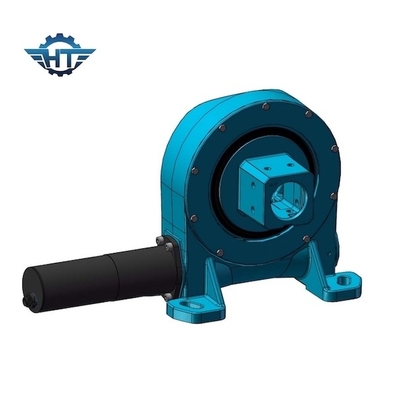

VE7 singolo ingranaggio ricoprente di vuotamento di asse C3 per il sistema di tracciamento di PV
Descrizione dell'ingranaggio di vuotamento
La nostra società ha conoscenza approfondita profonda ed ha esperienza di più di 10 anni azionamenti su vuotamento di progettazione, di sviluppo e di fabbricazione. Il nostro gruppo è specializzato in ricerca e si sviluppa in quell'area particolare ed abbraccia i campi delle tecnologie d'inseguimento per i sistemi fotovoltaici, le centrali elettriche solari concentrate, ingegnere meccanico e la tecnologia dell'azionamento di vuotamento.
Strato tecnico del modello Slewing Drive della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Sì | 251 |
Vantaggi
Tempi di reazione rapidi
Esperienza a lungo termine di controllo di intelligente-processo per fabbricazione in serie come pure di sviluppo del prodotto indirizzato al cliente.
Vari tipi
L'azionamento di vuotamento del verme della clessidra dell'azionamento di vuotamento (tipo incluso, tipo verticale, tipo doppio di asse, tipo di precisione) è basato sul cuscinetto di vuotamento con la forte coppia di torsione di inclinazione di momento e la funzione autobloccante statica. Molta superficie di contatto del dente è progettata specialmente per determinare l'alto carico.
Qualità stabile
Punti di ispezione critici installati di qualità, posizioni di totale 9 attraverso la pianta. Abbiamo installato i punti di ispezione critici di qualità, facciamo le istruzioni di ispezione di qualità controllare rigorosamente nel processo chiave. Usiamo la calibratura del calibro di misura & di alta precisione.
Disegno di vendite
Per i parametri tecnici di ulteriore prodotto dettagliato, contattici per il catalogo di prodotto ed i disegni dettagliati di vendite.
Applicazioni
L'azionamento sopportante di vuotamento verticale è generalmente perpendicolare installato alla terra ed è ampiamente usato in vari progetti di produzione di energia fotovoltaici, quale la produzione di energia della depressione o parabolica di Csp, produzione di energia di fresnel Csp, il sistema di tracciamento solare di singolo asse piano, sistema di tracciamento solare obliquo. È con alta precisione, solitamente questo modello con alloggio incluso, può impedire la polvere e l'acqua entrare dentro.
