Dettagli:
|
| Materiale: | di ferro fuso | Livello di rumore: | Basso |
|---|---|---|---|
| Nome del prodotto: | Azionamento verticale di vuotamento | Torsione: | Altezza |
| Efficienza: | 40% | Voltaggio di ingresso: | 24 V |
| Tipo di montaggio: | Verticale | Grado di protezione: | Protezione IP66 |
| Evidenziare: | Ve6 tracker solare,ip66 tracker solare,tracciante solare con azionamento a oscillazione verticale |
||

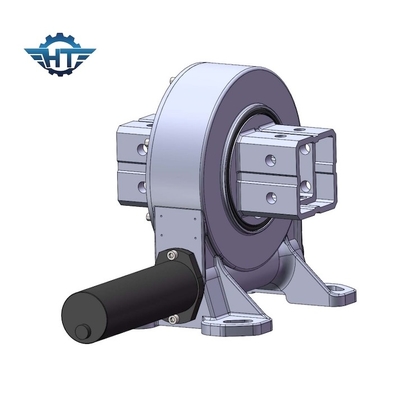

VE6 Solar Tracker Drive: chiuso, grado IP IP66, durata di 30 anni
Descrizione dell'unità di tracciamento solare VE6
L'anello di rotazione è un grande cuscinetto circolare che è progettato per gestire carichi assiali, radiali e di momento.e elementi di laminazione quali sfere o rulli che consentono una rotazione agevole tra gli anelli interni e esterniL'anello di rotazione funge da struttura di supporto primaria e consente all'azionamento di rotazione di sopportare carichi elevati e trasmettere coppia.

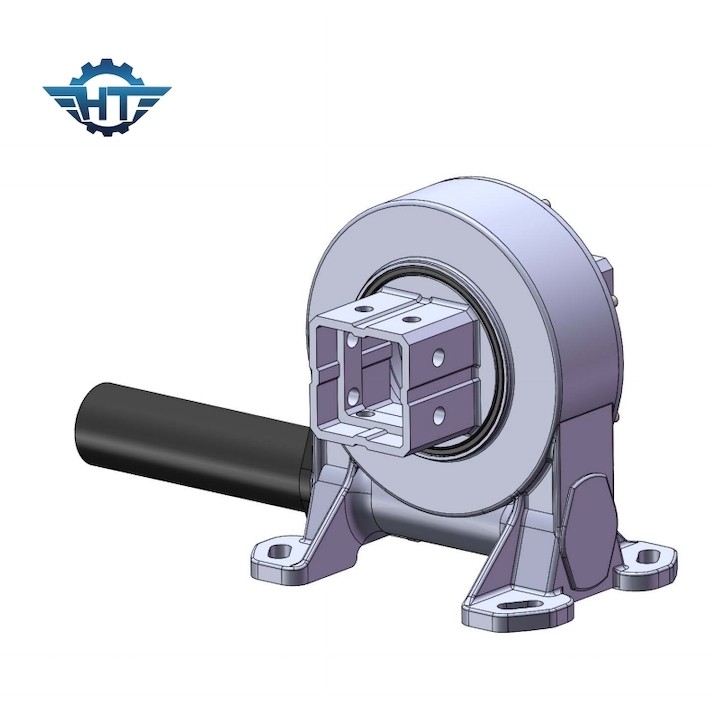

Il VE6 ha un azionamento a slitta con tubo quadrato di uscita di dimensioni variabili che è perfettamente utilizzato per un sistema di tracciamento solare a singolo asse.È dotato di grado IP66 che potrebbe proteggere il motore di rotazione da varie condizioni ambientali come la polvere, acqua, sabbia ecc.
Fogli tecnici del modello VE di azionamento a rotazione
|
Modello |
Rapporto |
Torsione di uscita nominale ((N.m.) |
Torsione di inclinazione ((N.m.) |
Torsione di tenuta ((N.m.) |
Carico assiale ((kN) |
Carico radiale ((kN) |
Efficienza |
Auto bloccaggio |
Peso ((kg) |
|
3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
- Sì, sì. |
12 |
|
5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
- Sì, sì. |
18 |
|
7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
- Sì, sì. |
32 |
|
8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
- Sì, sì. |
28 |
|
9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
- Sì, sì. |
52 |
|
12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
- Sì, sì. |
65 |
|
14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
- Sì, sì. |
88 |
|
17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
- Sì, sì. |
135 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
- Sì, sì. |
192 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
- Sì, sì. |
251 |
Vantaggi
1. Un'elevata coppia di resistenza per migliorare la sicurezza del sistema di tracciamento solare
2- Ferma dura all' interno in caso di malfunzionamento del sistema di controllo software
3- Un'inclusione del motore di vermi.
4. contatto multi dentale
5Auto bloccaggio.
6. tubo quadrato di dimensioni variabili
