Dettagli:
|
| Materiale: | di ferro fuso | Efficienza: | 40% |
|---|---|---|---|
| Driver: | Motore elettrico | Colore: | come richiesto |
| Torsione di tenuta: | 39kNm~50kNm | Voltaggio di ingresso: | 24 V |
| Velocità di uscita: | 0~1 giri/min. | Livello di protezione: | Protezione IP66 |
| Evidenziare: | ve7 ingranaggio a rotazione verticale inclinato,ingranaggio di rotazione verticale del sistema PV,sistema di alimentazione elettrica a rotazione verticale |
||

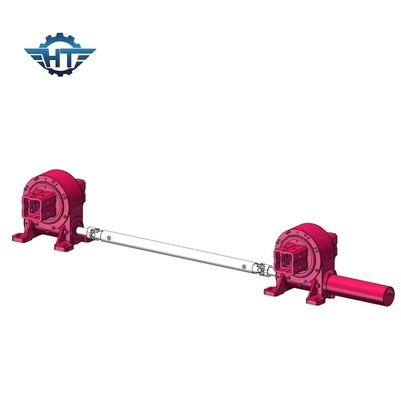

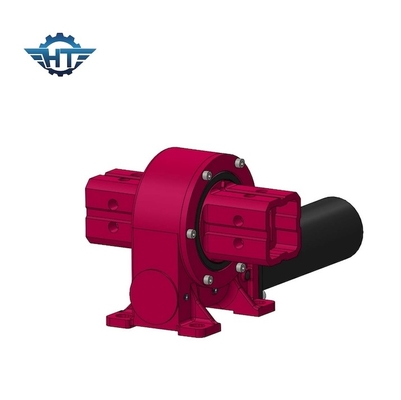

VE7 Torsione di inclinazione 8000N.M Azionamento a rotazione per il sistema fotovoltaico
Descrizione dell'azionamento del motore di marcia
Il meccanismo degli ingranaggi è integrato con l'anello di rotazione ed è responsabile della trasmissione della potenza e della generazione del movimento di rotazione.con una lunghezza massima di 20 mm o piùL'interazione tra il pignone e l'anello di rotazione consente una rotazione controllata dell'azionamento di rotazione.
Hangtuo Mechanical ha una profonda conoscenza di esperti e ha più di 10 anni di esperienza nella progettazione, sviluppo e produzione di azionamenti di rotazione.Il nostro team è specializzato nella ricerca e nello sviluppo in questo particolare settore e copre i settori delle tecnologie di tracciamento per impianti fotovoltaici, centrali solari concentrate, ingegneria meccanica e tecnologia di propulsione a rotazione.
Fogli tecnici del modello VE di azionamento a rotazione
| Modello | Rapporto | Torsione di uscita nominale ((N.m.) | Torsione di inclinazione ((N.m.) | Torsione di tenuta ((N.m.) | Carico assiale ((kN) | Carico radiale ((kN) | Efficienza | Auto bloccaggio | Peso ((kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Sì, sì. | 251 |
Vantaggi
- Sì.Esperienza pluriennale nel controllo intelligente dei processi per la produzione in serie e nello sviluppo di prodotti orientati al cliente.
Azionamento a rotazione (tipo chiuso, tipo verticale, tipo a doppio asse,Tipo di precisione) Azionamento a rotazione a vermi a clessidra si basa sul cuscinetto a rotazione con forte coppia di momento di inclinazione e funzione di autoblocco staticoMolte superfici di contatto con i denti sono progettate appositamente per la guida di carichi elevati.
Abbiamo istituito punti critici di ispezione della qualità, abbiamo impostato istruzioni di ispezione della qualità per controllare rigorosamente il processo chiave.Utilizziamo la calibrazione del gauge di misurazione e di alta precisione.
Per ulteriori dettagli sui parametri tecnici del prodotto, contattateci per il catalogo del prodotto e i disegni di vendita dettagliati.
Applicazioni
L'azionamento a rotazione verticale è generalmente installato aterra o terreno complessoe è ampiamente utilizzato in vari progetti di generazione di energia fotovoltaica, come la generazione di energia a base di CSP parabolico o tramite canale, la generazione di energia a base di CSP fresnel, il sistema di tracciamento solare a asse unico piatto,sistema di tracciamento solare obliquoÈ con alta precisione, di solito questo modello con casa chiusa, può impedire polvere e acqua di entrare all'interno.
