Dettagli:
|
| Modello: | A 5 pollici | Driver: | Motore elettrico |
|---|---|---|---|
| Applicazione: | Sistema di pannelli solari | Colore: | come richiesto |
| Tipo di input: | elettrico | Livello di rumore: | Basso |
| Nome del prodotto: | Azionamento verticale di vuotamento | Struttura: | Cambio |
| Evidenziare: | 5'' worm gear slew drive,trasmissione verticale del motore a vermi,Trazione a rotazione verticale con coppia di uscita di 900 nm |
||

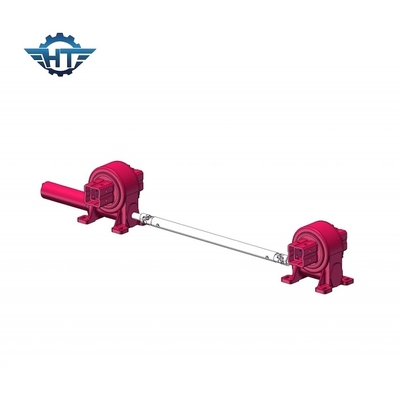

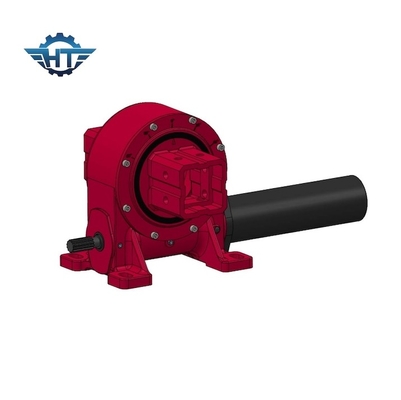

5' Verticale Worm Gear Slew Drive con 900Nm di coppia di uscita & High Back Holding Torque
Descrizione del motore a catena del worm gear
La progettazione e le specifiche degli azionamenti a rotazione possono variare a seconda dei requisiti specifici dell'applicazione, compresa la capacità di carico, la velocità, la precisione e le condizioni ambientali.Sono disponibili diverse dimensioni e rapporti di ingranaggio per una vasta gamma di applicazioni e capacità di carico.
Il nostro azionamento a rotazione ha caratteristiche di blocco automatico inverso a causa delle caratteristiche di blocco automatico dell'ingranaggio del verme.Rispetto ai tradizionali prodotti swing, il cambio a rotazione è facile da installare, facile da mantenere e consente di risparmiare un notevole spazio di installazione.
Parametri di prestazione del modello VE
| Parametri di prestazione del modello VE | ||||||||||||
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
Vantaggi
1Forte momento di ribaltamento basato sull' anello di rotazione
2- Adotta il motore a vermi.
3. Guidare carico più grande per l'utilizzo di contatto multi denti
4. Migliore funzione di auto blocco statico
