Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Velocità di uscita: | di potenza inferiore a 1 rpm |
|---|---|---|---|
| Applicazione: | Tracciatore solare orizzontale a singolo asse | potenza di ingresso: | AC/DC |
| Metodo di montaggio: | Flanco | Livello di rumore: | Basso |
| Temperatura di funzionamento: | Personalizzato | Nome del prodotto: | Azionamento verticale di vuotamento |
| Evidenziare: | Motore a motore automatico,Casella di marcia a 7",Tracker solare con scatola di ingranaggi |
||

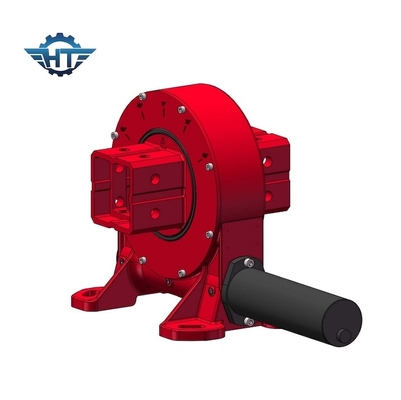

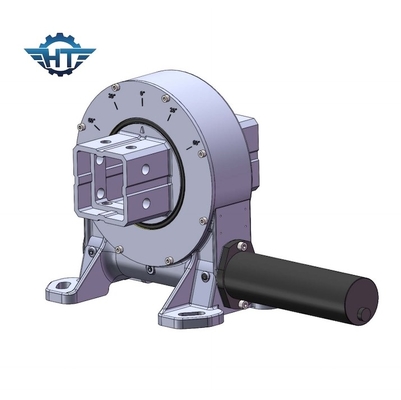

OEM 7 "Slew Drive Gearbox, bassa velocità per tracciatore solare a singolo asse orizzontale
Descrizione della scatola di cambio a trasmissione a catena di 7"
Le unità di rotazione a tracciamento solare sono dispositivi meccanici specificamente progettati per i sistemi di energia solare.Facilita il movimento e il posizionamento dei pannelli o degli specchi solari per massimizzarne l'esposizione al sole durante il giornoQuesti azionamenti sono costituiti da un cambio e da un meccanismo di rotazione che consente un monitoraggio preciso e continuo del movimento del sole.
Parametri tecnici del modello VE
| Modello | Rapporto | Torsione di uscita nominale ((N.m.) | Torsione di inclinazione ((N.m.) | Torsione di tenuta ((N.m.) | Carico assiale ((kN) | Carico radiale ((kN) | Efficienza | Auto bloccaggio | Peso ((kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Sì, sì. | 251 |
Applicazioni
Sistemi di tracciamento solare: gli azionamenti a rotazione sono ampiamente utilizzati nei sistemi di tracciamento solare, che mirano a massimizzare la cattura dell'energia solare orientando i pannelli o gli specchi solari verso il sole.L'azionamento a rotazione consente di tracciare con precisione e continuità il movimento del sole, ottimizzando la produzione di energia.
Robotica e automazione: gli azionamenti a rotazione sono utilizzati nei sistemi robotici e nelle apparecchiature di automazione che richiedono movimenti di rotazione precisi e controllati.sistemi di posizionamento, e linee di assemblaggio automatizzate.
Aerospaziale e difesa: gli azionamenti a rotazione trovano applicazioni nei settori aerospaziale e della difesa.e altre attrezzature militari che richiedono una rotazione accurata e affidabile.
Marine e Offshore: gli azionamenti a leva sono utilizzati in applicazioni marine e offshore, tra cui gru navali, piattaforme di perforazione offshore e sistemi di energia delle maree.Forniscono il movimento di rotazione necessario per varie operazioni in questi ambienti.
La versatilità, la robustezza e la capacità di gestire carichi pesanti rendono gli azionamenti a rotazione adatti a una vasta gamma di applicazioni.rendendoli un componente integrante in molte industrie che si basano su rotazione controllata o movimento di rotazione.
