Dettagli:
|
| Colore: | Come richiesto | Dimensione: | 3 ~ 25 pollici |
|---|---|---|---|
| Applicazione: | Sistema di tracciamento fotovoltaico | Motore elettrico: | - Sì, sì. |
| Abitazione chiusa: | - Sì, sì. | Modulo: | Modulo Worm Gear |
| Velocità di uscita: | 0~1 giri/min. | Pacchetto di trasporto: | Pacchetto esportante standard |
| Evidenziare: | Sistema di monitoraggio del sole,Azionamento a rotazione verticale 24V,Azionamento a rotazione verticale con motore a 24 V |
||

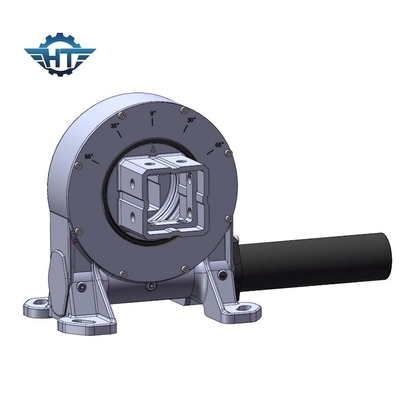

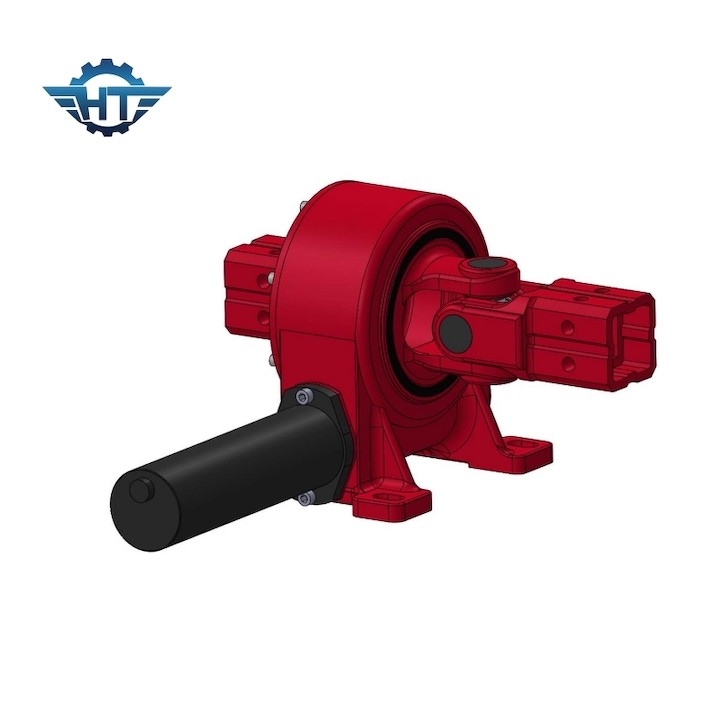

VE9 Azionamento a rotazione verticale con motore a 24 V per sistemi di monitoraggio del sole
Descrizione della scatola di cambio a rotazione
Gli ingranaggi a rotazione sono progettati per gestire carichi elevati, fornire un posizionamento preciso e resistere a applicazioni pesanti.e funzionamento regolareInoltre, alcuni riduttori a rotazione incorporano funzionalità aggiuntive come freni integrati o sistemi di tenuta incapsulati per migliorare le loro prestazioni e la loro durata.
Parametri di prestazione dell'azionamento a rotazione verticale
| Modello | Rapporto | Torsione di uscita nominale ((N.m.) | Torsione di inclinazione ((N.m.) | Torsione di tenuta ((N.m.) | Carico assiale ((kN) | Carico radiale ((kN) | Efficienza | Precisione ((°) | Auto bloccaggio | Peso ((kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sì, sì. | 251 |
Caratteristiche
1. ruotare ± 60°, fermarsi all'interno per garantire la sicurezza del sistema
2. Collegare un motore da sinistra o da destra
3L'apertura è già impostata dal produttore prima della fabbrica, non è necessario regolare l'installazione
4Il grasso era stato riempito prima della fabbrica.
4. Semplice installazione e bassa manutenzione
5- Progettazione compatta e risparmio di spazio
6- L'ingranaggio si blocca da solo, non serve il freno.
7Metodo semplice e fluido di avvio e arresto
8- coppia di inclinazione elevata, adatta all'installazione orizzontale
Applicazioni
Gli ingranaggi a rotazione a worm gear sono ampiamente utilizzati in varie applicazioni in cui è necessario un movimento di rotazione preciso e controllato.
Costruzione e macchinari pesanti: i riduttori a motore a vermi sono comunemente utilizzati in macchinari da costruzione come gru, escavatori e piattaforme di lavoro aeree.Forniscono la coppia necessaria e la rotazione liscia necessaria per il sollevamento, oscillare, e estendere l'attrezzatura.
Sistemi di tracciamento solare: nelle centrali fotovoltaiche e nei sistemi di tracciamento solare, i riduttori a rotazione a vermi vengono utilizzati per orientare e tracciare i pannelli o gli specchi solari per massimizzare la cattura dell'energia solare.La rotazione lenta e precisa dell'attrezzatura del verme consente di posizionare con precisione i pannelli solari per ottimizzare l'esposizione alla luce solare durante tutto il giorno.
