Dettagli:
|
| Applicazione: | Sistema di montaggio del monitor del pannello solare | Colore: | Come requisito |
|---|---|---|---|
| Vita del campo: | 30 anni | Tempo di consegna: | 3 ~ 45 giorni |
| Tipo di motore: | Motore elettrico | Protezione: | IP66, chiuso |
| Output quadrato: | 94*94 mm | Efficienza della trasmissione: | 40% |
| Evidenziare: | Sistema di montaggio Azionamento a rotazione elettrico,Azionamento a rotazione elettrico a singolo asse,Tracciatore di pannelli solari con azionamento a rotazione elettrica |
||

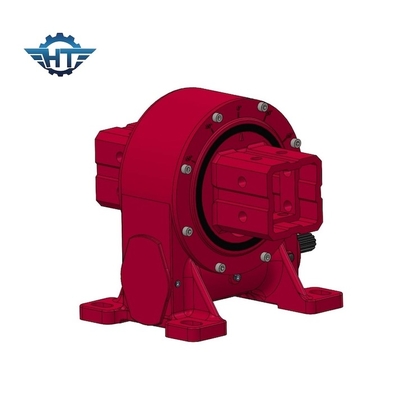

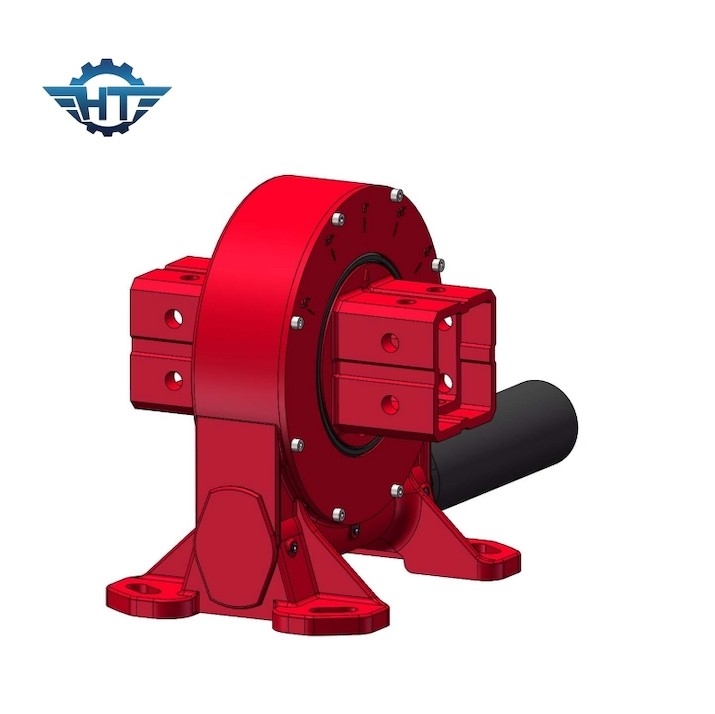

VE9 Azionamento elettrico a piegatura per sistema di montaggio a asse singolo del monitor del pannello solare
Descrizione dell'azionamento di rotazione del motore di rotazione
L'ingranaggio e il verme hanno alberi perpendicolari, e quando il verme viene ruotato, si impegna con i denti dell'ingranaggio del verme, facendo sì che ruoti pure.L'angolo dei denti elicoidali sul verme crea un'azione di scorrimentoIl rapporto di riduzione è determinato dal numero di denti sull'ingranaggio del verme e dal numero di fili sul verme.
Gli ingranaggi a vermi sono ampiamente utilizzati in varie applicazioni a causa delle loro caratteristiche uniche.
Alta riduzione delle marce: le marce a vermi offrono elevati rapporti di riduzione delle marce, consentendo una significativa riduzione della velocità tra gli alberi di ingresso e di uscita.Ciò li rende adatti per applicazioni in cui sono richieste coppie elevate e uscite a bassa velocità.
Progettazione compatta: la natura compatta degli ingranaggi a vermi li rende ideali per applicazioni in cui lo spazio è limitato.
Caratteristica di blocco automatico: gli ingranaggi a vermi hanno una caratteristica di blocco automatico, il che significa che l'ingranaggio a vermi non può facilmente guidare il verme.Questa caratteristica rende gli ingranaggi a vermi utili nelle applicazioni in cui è necessario mantenere la posizione o prevenire la guida indietro.
Alta resistenza al carico d'urto: gli ingranaggi a vermi sono in grado di gestire carichi d'urto elevati a causa della grande area di contatto tra il verme e i denti degli ingranaggi a vermi.Questo li rende adatti per applicazioni pesanti.
Parametri di prestazione del motore di marcia del modello VE
| Parametri di prestazione del modello VE | ||||||||||||
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
Applicazioni
Gli azionamenti di rotazione degli ingranaggi a vermi sono dispositivi meccanici utilizzati per fornire un movimento di rotazione in varie applicazioni.con un'intensità di potenza non superiore a 50 WLa progettazione unica degli ingranaggi a vermi consente rapporti di ingranaggio elevati e capacità di auto blocco, rendendoli adatti a diverse applicazioni.Qui ci sono alcune applicazioni comuni dei motori di rotazione worm gear:
Sistemi di tracciamento solare: gli azionamenti a rotazione a vermi sono ampiamente utilizzati nei sistemi di tracciamento solare, come i pannelli solari o i concentratori solari.Questi azionamenti permettono ai pannelli o agli specchi solari di seguire il movimento del soleLa funzione di autoblocco degli ingranaggi a vermi aiuta a mantenere la posizione dei pannelli nonostante le forze esterne e i carichi del vento.
Costruzione e attrezzature pesanti: gli azionamenti a rotazione a vermi trovano applicazioni nei macchinari da costruzione e nelle attrezzature pesanti.dove facilitano una rotazione regolare e controllata del braccio o del giubbottoGli alti rapporti di trasmissione degli ingranaggi a vermi consentono un posizionamento e un sollevamento precisi di carichi pesanti.
Giradischi industriali: gli azionamenti a rotazione a motore a vermi sono impiegati in giradischi industriali, che sono utilizzati per la rotazione di oggetti grandi e pesanti.e sistemi di movimentazione dei materiali in cui è necessario ruotare i pezzi di lavoro o i prodotti destinati alla lavorazione, ispezione o trasferimento tra stazioni diverse.
Robotica e automazione: gli azionamenti di rotazione degli ingranaggi a vermi svolgono un ruolo vitale in varie applicazioni robotiche.che consentono un movimento preciso e controllatoQuesti azionamenti sono utilizzati anche nei sistemi di trasporto automatizzati, dove facilitano il movimento di merci e materiali lungo la linea di produzione.
Turbine eoliche: i motori di rotazione a motore a vermi sono utilizzati nei sistemi di turbine eoliche.La funzione di blocco automatico degli ingranaggi a vermi garantisce che la turbina rimanga adeguatamente allineata alla direzione del vento.
Antenne per antenne satellitari: le unità di rotazione del motore a vermi sono impiegate nelle antenne per antenne satellitari per il tracciamento e il posizionamento.Consentono alle antenne di tracciare con precisione i satelliti e mantenere una connessione stabile, anche se sottoposti a fattori ambientali come vento o vibrazioni.
Questi sono solo alcuni esempi delle numerose applicazioni degli azionamenti di rotazione degli ingranaggi a vermi.le caratteristiche di auto blocco le rendono idonee a vari settori in cui sono richiesti movimenti di rotazione precisi e trasmissione della coppia.
