Dettagli:
|
| Certificazioni: | ISO 9001:2015 | Proteggere la caratteristica: | Protezione IP66 |
|---|---|---|---|
| Coppia di torsione dell'uscita massima: | Fino a 80.000 Nm | Tensione del motore: | 24V |
| Sito di installazione: | Tetto e campo | Efficienza della trasmissione: | 40% |
| Livello di rumore: | Basso | Servizio OEM: | Disponibile |
| Evidenziare: | azionamento a rotazione verticale a singolo asse,Azionamento a rotazione verticale a singolo asse,Applicazioni di coppia Azionamento a rotazione verticale |
||
Questo prodotto è disponibile in tre diversi tipi di denti: denti elicoidali, che forniscono una resistenza e una rigidità eccezionali, garantendo prestazioni durevoli e affidabili.
La coppia di uscita massima della motrice a piegatura verticale è fino a 80.000 Nm, rendendola una soluzione potente ed efficiente per applicazioni pesanti.è in grado di gestire con facilità carichi considerevoli.
Il colore standard della Vertical Slewing Drive è grigio argento, che la rende un'aggiunta elegante e elegante a qualsiasi progetto industriale.È disponibile anche in una gamma di colori personalizzati per soddisfare i requisiti specifici della vostra applicazione.

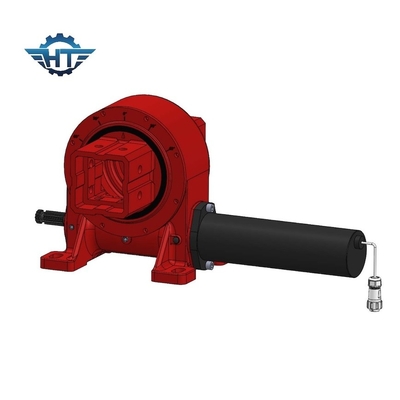

Il motore a piegatura verticale è progettato per accogliere una gamma di motori, tra cui motori CA, CC e idraulici.garantire che l'unità possa essere adattata alle esigenze specifiche della vostra applicazione.
In aggiunta alla sua versatilità e affidabilità, il motore a curvatura verticale è disponibile in tre diverse configurazioni: motore a curvatura monoasse, motore a curvatura a doppio asse,con un'unità di rotazione a tre assiCiò consente una maggiore flessibilità e personalizzazione, garantendo che l'unità possa essere adattata alle esigenze specifiche della vostra applicazione.
Nel complesso, il motore a curvatura verticale è una soluzione versatile e affidabile per una vasta gamma di applicazioni industriali.e opzioni di motore personalizzabili, è la scelta ideale per qualsiasi progetto che richieda la rotazione di carichi pesanti.
| Parametri di prestazione del modello VE | |||||||||||
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Auto bloccaggio | Peso ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 251 kg |
L'azionamento a rotazione del tracciatore solare a doppio asse è una delle applicazioni più popolari dell'azionamento a rotazione verticale.Questo prodotto viene utilizzato per monitorare il movimento del sole e regolare l'angolo dei pannelli solari per massimizzare la produzione di energiaL'azionamento a rotazione verticale è progettato per fornire un'elevata efficienza di trasmissione fino al 40% e una coppia massima di 8 kNm, il che lo rende ideale per questa applicazione.
L'azionamento di rotazione a doppio asse è utilizzato anche in altre applicazioni, come gru, escavatori e altri macchinari pesanti.Il design dei denti a elica del prodotto garantisce una rotazione fluida e riduce l'usura della macchinaIl grado di protezione IP66 lo rende resistente alla polvere, all'acqua e ad altri fattori ambientali, garantendo prestazioni durature.
Un'altra applicazione popolare dell'azionamento a rotazione verticale è nell'industria dell'energia eolica.Il motore di rotazione worm piccolo è utilizzato per controllare la rotazione delle pale della turbina per massimizzare la produzione di energiaL'elevata efficienza di trasmissione e la coppia di uscita del prodotto lo rendono ideale per questa applicazione.
In sintesi, l'azionamento a rotazione verticale è un prodotto versatile adatto a una vasta gamma di applicazioni in vari settori industriali.progettazione dei denti a elica, e grado di protezione di IP66, lo rendono una scelta eccellente per macchinari che richiedono precisione, precisione e stabilità.di cilindrata inferiore o uguale a 50 cm3Questo prodotto offre prestazioni affidabili e durabilità duratura.
Il prodotto Vertical Slewing Drive offre supporto tecnico e servizi quali:
Il nostro team di ingegneri e tecnici esperti si dedica a fornire un supporto e servizi eccezionali per garantire il funzionamento affidabile ed efficiente del nostro prodotto Vertical Slewing Drive.
