Dettagli:
|
| Colore standard: | Grigio d'argento | Torsione di uscita: | 7320 nanometro |
|---|---|---|---|
| Grado di protezione: | Protezione IP66 | Sito di installazione: | Tetto e campo |
| Servizio OEM: | Disponibile | Certificazioni: | ISO 9001:2015 |
| Coppia di torsione dell'uscita massima: | Fino a 80.000 Nm | Tensione del motore: | 24V |
| Evidenziare: | Sistema di tracciamento solare a rotazione verticale,Azionamento a rotazione verticale compatto,48 Nm di azionamento a rotazione verticale |
||

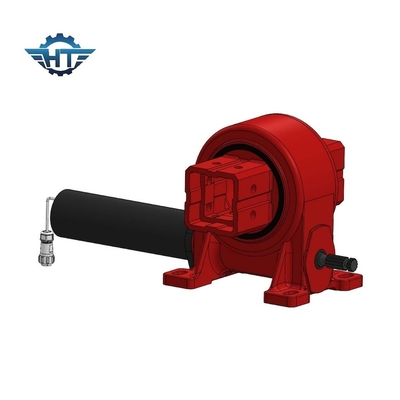

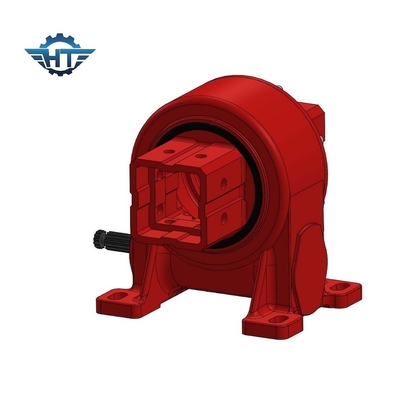

Il motore a leva verticale è adatto per l'installazione sia sui tetti che sui campi, fornendo flessibilità e comodità per i progettisti e gli installatori di sistemi di energia solare.Ha un grado di protezione IP66, il che significa che è altamente resistente alla polvere, all'acqua e ad altri fattori ambientali che possono influenzare le prestazioni del sistema di tracciamento solare.Questo lo rende una soluzione duratura e duratura per i progetti di energia solare in una varietà di luoghi e climi.
Il motore a curvatura verticale ha un'efficienza di trasmissione del 40%, il che significa che può convertire una grande parte della potenza di ingresso in potenza di uscita utile.Ciò lo rende una soluzione ad alta efficienza energetica che può contribuire a ridurre i costi complessivi dell'energia e aumentare la redditività dei progetti di energia solareÈ anche facile da installare e mantenere, il che può ridurre ulteriormente il costo totale di proprietà durante la vita del sistema di tracciamento solare.
Sia che si stia progettando un sistema di tracciamento solare a singolo asse o un tracciatore solare a doppio asse, il motore a piegatura verticale è una scelta eccellente per le esigenze della trasmissione.Il suo design a spirale e la sua alta coppia di uscita lo rendono una soluzione affidabile ed efficiente che può aiutare a massimizzare la produzione di energia della vostra centrale solare o progetto di energia solare commercialeQuindi, se siete alla ricerca di un'unità di rotazione di alta qualità e durevole per il sistema di tracciamento solare a singolo asse o per l'unità di rotazione del tracciatore solare a doppio asse,allora il Vertical Slewing Drive è la scelta perfetta per te.
| Parametri di prestazione del modello VE | |||||||||||
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Auto bloccaggio | Peso ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | - Sì, sì. | 251 kg |
Questo azionamento a rotazione del motore a vermi è un azionamento a rotazione a singolo asse progettato per l'uso in applicazioni di tracciamento solare.
Il basso livello acustico dei motori a rotazione verticale li rende ideali per le applicazioni nelle aree urbane, dove l'inquinamento acustico è una preoccupazione significativa.La loro bassa emissione acustica assicura che non disturbino la pace e la tranquillità delle zone residenzialiInoltre, la progettazione del motore a rotazione ridotta elimina la necessità di manutenzione, garantendo che rimangano silenziosi per tutta la loro vita utile.
Gli azionamenti a rotazione verticale sono dotati di servizi OEM, il che significa che i produttori possono personalizzarli per adattarli a specifiche applicazioni industriali.I servizi OEM consentono ai produttori di ridurre i costi, in quanto non devono progettare nuovi sistemi da zeroPossono modificare le piccole unità di rotazione esistenti per soddisfare le esigenze uniche della loro applicazione.
Gli azionamenti a rotazione verticale hanno una tensione del motore di 24 V, il che li rende efficienti dal punto di vista energetico.La tensione del motore a 24 V significa anche che possono essere utilizzati in aree remote dove l'alimentazione è limitata.
Gli azionamenti a rotazione verticale hanno un grado di protezione IP66, il che significa che sono a prova di polvere e possono resistere ai getti d'acqua ad alta pressione.Questo livello di protezione garantisce che rimangano operativi in ambienti difficili e impedisce danni ai componenti interniIl grado di protezione IP66 garantisce inoltre una lunga durata di servizio e richiede una manutenzione minima.
Gli azionamenti a rotazione verticale possono fornire una coppia di uscita massima fino a 60.000 Nm, rendendoli ideali per applicazioni industriali pesanti.Le loro dimensioni compatte e l'efficienza li rendono una scelta popolare per le applicazioni che richiedono una grande coppia in uno spazio limitato.
In sintesi, il design delle motrici a rotazione verticale, basato su un piccolo ingranaggio, le rende ideali per varie applicazioni industriali: sono efficienti dal punto di vista energetico, personalizzabili,e hanno un elevato grado di protezioneIl loro basso livello di rumore e l'elevata coppia li rendono adatti all'impiego in aree urbane e su macchine pesanti.
Il nostro prodotto Vertical Slewing Drive è dotato di un supporto tecnico completo e di servizi per garantire prestazioni ottimali e longevità.Il nostro team di ingegneri e tecnici esperti è disponibile per aiutare con qualsiasi problema di risoluzione o di installazione domande. Offriamo anche servizi di manutenzione e riparazione per mantenere il vostro motore di rotazione funzionante senza intoppi.
Con il nostro impegno per la soddisfazione del cliente, ci sforziamo di fornire il supporto tecnico e i servizi di massima qualità per il nostro prodotto Vertical Slewing Drive.
