Dettagli:
|
| caratteristica: | Ingranaggio a vite doppio di avvolgimento | Materiale: | 42CRMN, 50Mn |
|---|---|---|---|
| Vita del campo: | 25~30 anni | applicazione: | Sistema di SolarTracking |
| Colore: | Grigio d'argento | Inclinazione della coppia di torsione di momento: | 8 kN.m |
| dimensione: | 3~9 pollici | Installazione: | Facile e veloce |
| Evidenziare: | Avvolgimento dell'azionamento di vuotamento dell'ingranaggio a vite,9 pollici dell'ingranaggio a vite di azionamento di vuotamento,Azionamento di vuotamento dell'ingranaggio a vite della clessidra VE7 |
||

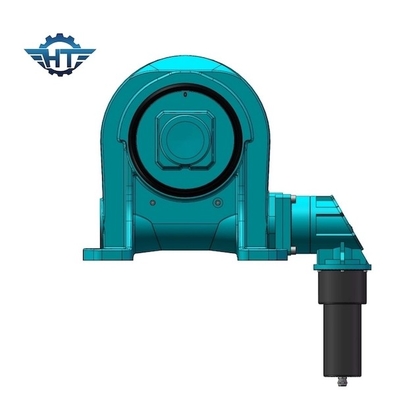

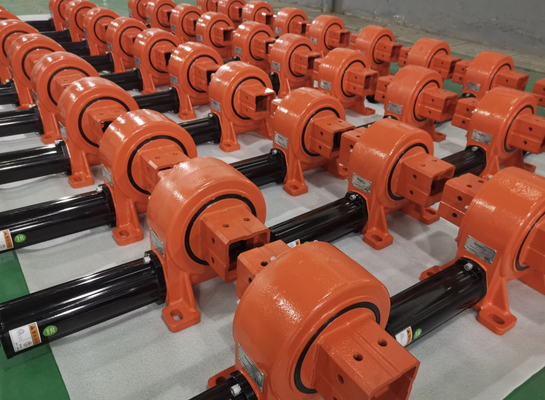

Clessidra VE7 che avvolge l'azionamento di vuotamento dell'ingranaggio a vite per il singolo sistema di tracciamento solare
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite della clessidra
Hangtuo, situato a Changzhou, la Cina, ha arricchire e conoscenza approfondita azionamenti su vuotamento di progettazione, di sviluppo e di fabbricazione. Abbiamo esperienza di più di 10 anni. Il nostro gruppo è specializzato dentro ricerca e gli sviluppi in quell'area particolare. La nostra esperienza abbraccia i campi delle tecnologie d'inseguimento per i sistemi fotovoltaici, ingegnere meccanico, vuotante la tecnologia dell'azionamento.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Vantaggi
Tempi di reazione rapidi
Esperienza a lungo termine di controllo di intelligente-processo per fabbricazione in serie come pure di sviluppo del prodotto indirizzato al cliente.
Vantaggio del prodotto
L'azionamento di vuotamento del verme della clessidra dell'azionamento di vuotamento (tipo incluso, tipo verticale, tipo doppio di asse, tipo di precisione) è basato sul cuscinetto di vuotamento con la forte coppia di torsione di inclinazione di momento e la funzione autobloccante statica. Molta superficie di contatto del dente è progettata specialmente per determinare l'alto carico.
Qualità stabile
Punti di ispezione critici installati di qualità, posizioni di totale 9 attraverso la pianta. Abbiamo installato i punti di ispezione critici di qualità, facciamo le istruzioni di ispezione di qualità controllare rigorosamente nel processo chiave. Usiamo la calibratura del calibro di misura & di alta precisione.
Prova
Dispositivo avanzato di misura
La misura dovrebbe essere calibrata, controllo e soltanto il calibro qualificato può essere utilizzato.
Applicazioni
Inseguitori solari compresi i sistemi di tracciamento solari di singolo asse e sistemi di tracciamento solari di asse doppio, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatori e ascensori automobilistici.
Persona di contatto: Mr. Tommy Zhang
Telefono: +86-18961639799
