Dettagli:
|
| Struttura: | Casella di marcia compatta | Modello: | VE9 |
|---|---|---|---|
| Rapporto di ingranaggi: | 61:1 | Efficienza: | 40% |
| Precise: | ≤ 0.1 | Guidatore: | Motore elettrico |
| Colore: | Come richiesto | Torsione di tenuta: | 39000-85000 Nm |
| Evidenziare: | VE9 Solar Tracker Slew Drive,85000Nm Solar Tracker Slew Drive,85000Nm slew drive for solar tracker |
||

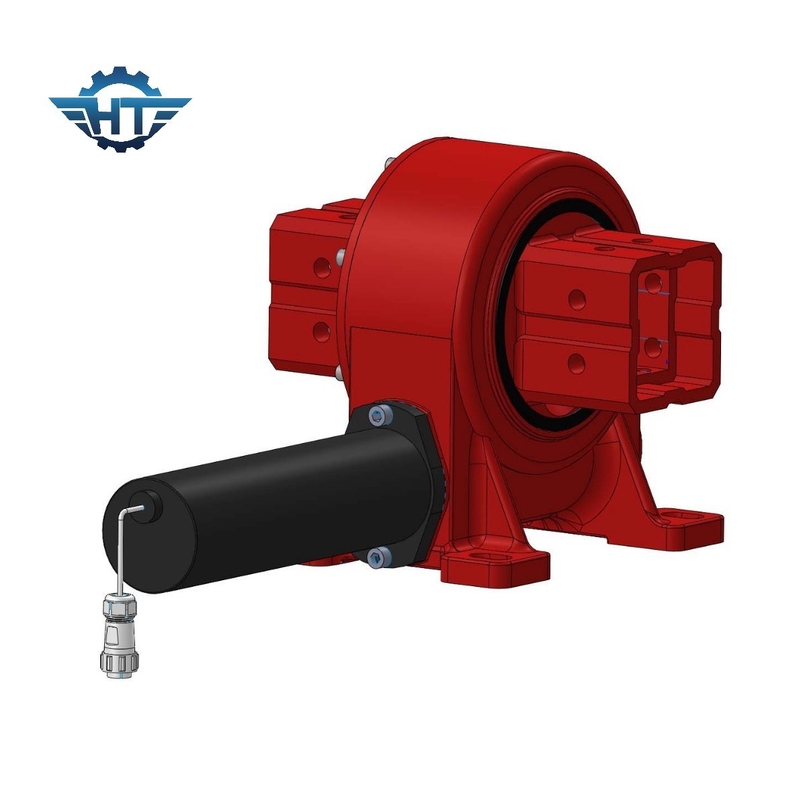

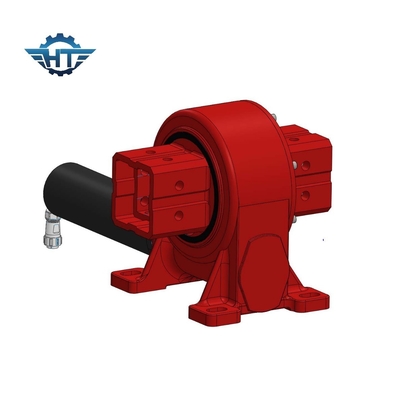

Capacità di carico elevata con una superficie di contatto con i denti molto elevata in un tracciatore solare
Descrizione della scatola di cambio della trasmissione di riduzione
Hangtuo, situata a Changzhou, in Cina, a soli 30 minuti di treno dall'aeroporto internazionale di Shanghai.Abbiamo più di 10 anni di esperienzaIl nostro team è specializzato in ricerca e sviluppo in questo settore particolare. La nostra esperienza copre i settori delle tecnologie di tracciamento per sistemi fotovoltaici, ingegneria meccanica,tecnologia di trasmissione a rotazione.
Fogli tecnici dei motori di rotazione della serie VE
| Modello | Rapporto | Torsione di uscita nominale (N.m.) | Torsione di inclinazione (N.m) | Torsione di tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Auto bloccaggio | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sì, sì. | 251 |
Per ulteriori dettagli sui parametri tecnici del prodotto, contattateci per il catalogo del prodotto e i disegni di vendita dettagliati.
I nostri vantaggi
Tempo di reazione veloce
Esperienza pluriennale nel controllo intelligente dei processi per la produzione in serie e nello sviluppo di prodotti orientati al cliente.
Vantaggio del prodotto
Azionamento a rotazione (tipo chiuso, tipo verticale, tipo a doppio asse,Tipo di precisione) Azionamento di rotazione del verme della clessidra si basa sul cuscinetto di rotazione con forte coppia di momento di inclinazione e funzione di autobloccaggio staticoMolte superfici di contatto con i denti sono progettate appositamente per la guida di carichi elevati.
Qualità stabile
Abbiamo istituito punti critici di ispezione della qualità, abbiamo impostato istruzioni di ispezione della qualità per controllare rigorosamente il processo chiave.Utilizziamo calibrazione di calibro di alta precisione e misura.
Esame
Dispositivo di misurazione avanzato
La misura deve essere calibrata, controllata e può essere utilizzata solo una manometra qualificata.
Applicazione
L'applicazione più comune degli azionamenti a rotazione a doppio asse sono i tracciatori solari a doppio asse, come gli eliostati e il fotovoltaico concentrato (CPV), e le antenne satellitari o radar.Altre applicazioni includono ascensori automobilistici, posizionatori di braccia robotici e attrezzature per il palco.
