Dettagli:
|
| Rapporto: | 61 a 1 cambio | Materiale: | 50Mn, 42CrMo |
|---|---|---|---|
| Caratteristica: | Meccanismo di bloccaggio | Certificato: | ISO9001, CE |
| Guidatore: | 12/24VDC | Servizi di manutenzione: | Ogni 5 anni |
| Colore: | Come richiesto | Origine: | Changzhou, Cina |
| Evidenziare: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

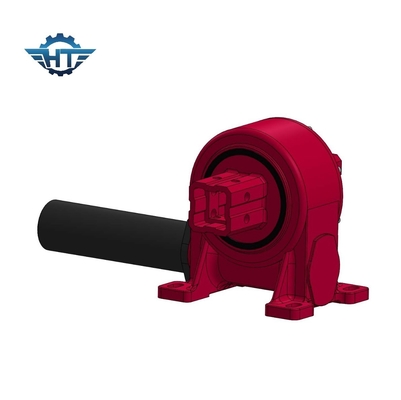

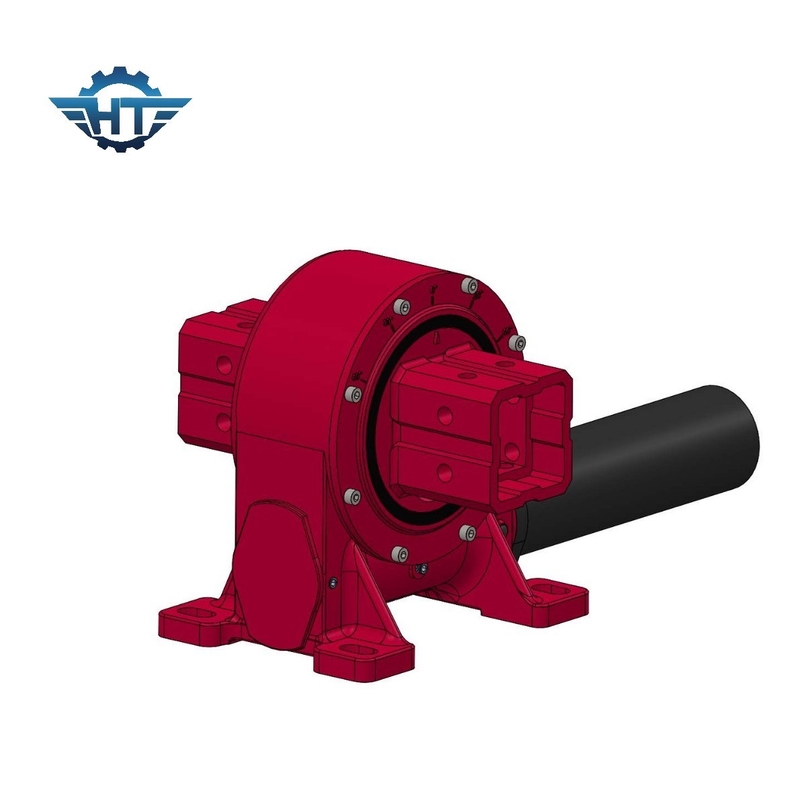

Sistema di tracciamento del pannello solare a singolo asse
Casella di marcia per vermi compattaDescrizione
Consigli di consegna affidabili ️ la maggior parte degli ordini viene consegnata in 15 giorni o meno, per le stagioni più trafficate, in 30 giorni
Supporto tecnico: gli ingegneri sono pronti ad aiutare.
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
Operazioni e manutenzione-operazioni e manutenzione è facile e abbassare la vostra tariffa
Fabbricazione di attrezzature per vermi VE9
| Modello | Rapporto | Torsione di uscita nominale ((N.m.) | Torsione di inclinazione ((N.m.) | Torsione di tenuta ((N.m.) | Carico assiale ((kN) | Carico radiale ((kN) | Efficienza | Auto bloccaggio | Peso ((kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Sì, sì. | 251 |
Installazione
1. Preparazione
1.1 Controllare l'azionamento per danni fisici.
1.2 Superfici di supporto pulite
2. bulloni di montaggio
In qualità di produttore della scatola di cambio, non forniamo, non garantiamo né raccomandiamo i fissaggi utilizzati.
Si utilizzano le dimensioni, il numero e i gradi di qualità prescritti.
Il rapporto di aderenza (lunghezza di aderenza al diametro del bullone) deve essere osservato, dal minimo ≥ 1,5 al massimo ≤ 2.
Non sono ammessi bulloni con un albero completamente avvitato.
In caso di non conformità, la funzione di trasmissione, la durata di vita e la durata della connessione del bullone sono influenzate.
Utilizzare lamine piane di dimensioni e resistenza adeguate, scegliendo le coppie di serraggio in modo da non superare la pressione interfacciale ammissibile.
I bulloni di montaggio sono normalmente adeguatamente fissati mediante un corretto preloading.
Nota: non è consentito l'utilizzo di anelli a fessura, lavandini a fessura, ecc.
Torsione di serraggio e preload iniziali per i bulloni di montaggio.
|
Torsione di serraggio |
Dimensione del bullone di montaggio |
|||||
| Classe |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 - Non lo so. |
M20 (3/4-10UNC) |
| Classe otto.8 | 10.2 N.M. | 24.7 N.M. | 49 N.M. | 85.5 N.M. | 212.2 N.M. | 414 N.M |
| Classe 10.9 | 14.3 N.M. | 34.8 N.M. | 68.9 N.M. | 120.2 N.M. | 298.4 N.M. | 582.1 N.M. |
| Classe 12.9 | 17.2 N.M. | 41.7 N.M. | 82.7 N.M. | 144.2 N.M. | 358.1 N.M. |
689.5 N.M. |
