Dettagli:
|
| Materiale di attrezzatura per vermi: | 50Mn, 42CrMo | Rapporto di ingranaggi: | 61:1 |
|---|---|---|---|
| Applicazione: | Sistema di tracciamento solare a asse singolo | Luogo di origine: | Changzhou, Cina |
| Guidatore: | Motore planetario a corrente continua di 24 V | Certificato: | ISO9001, CE |
| Installazione: | Verticale/orizzontale | Servizi di manutenzione: | 5 anni interni |
| Evidenziare: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |
||

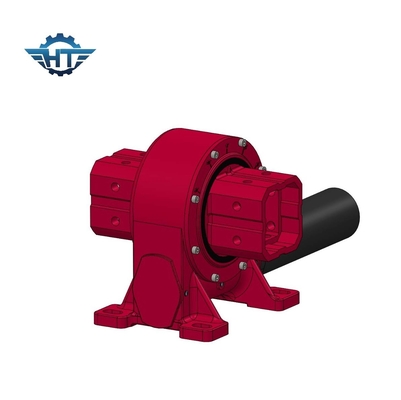

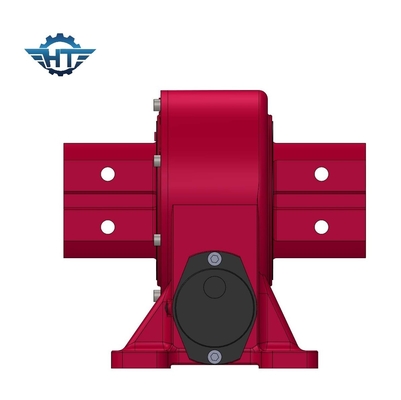

61 a 1 rapporto di ingranaggio per il motore di rotazione del motore di rotazione del sistema di tracciamento solare monoasse
Vantaggi del prodotto
1Usiamo il sigillo dell' olio scheletrico per evitare efficientemente le perdite di olio.
2Le dimensioni di montaggio dei nostri motori a rotazione sono progettate per soddisfare molte applicazioni.
3. facile manutenzione, interno 5 anni per l'energia solare utilizzando
4. Adottare doppia struttura dell' ingranaggio di vermi di involucro che ha una forte adesione e coppia di momento
5- Fermo fisso all'interno degli azionamenti in caso di malfunzionamento del sistema di controllo software
Parametri dell' attrezzatura a vermi di avvolgimento SLewing Drive
| Modello | Rapporto | Torsione di uscita nominale | Torsione di inclinazione | Carico assiale | Carico radiale | Torsione di tenuta | Efficienza | Precisione | Auto bloccaggio | Peso |
| N.m. | N.m. | kN | kN | N.m. | grado | - Sì, sì. | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Sì, sì. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Sì, sì. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Sì, sì. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Sì, sì. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Sì, sì. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Sì, sì. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Sì, sì. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Sì, sì. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Sì, sì. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Sì, sì. | 244 kg |
Caratteristiche
1. rotazione ± 60 gradi, fermo interno
2. Collegamento di un motore motore dal lato sinistro o destro
3Durante l'installazione, non è necessario regolare la distanza tra gli ingranaggi, la sua struttura garantisce il contatto con più denti
4Il grasso era stato riempito prima della fabbrica.
4- Semplice installazione e bassa manutenzione, interno 5 anni
5. Utilizzazione razionale dello spazio
6L' ingranaggio si chiude da solo.
7Metodo semplice e fluido di avvio e arresto
8. coppia di grande momentum, adatta all'installazione verticale
Applicazioni
I motori a vermi si sono dimostrati efficaci in molte macchine e attrezzature, in varie applicazioni e diverse condizioni operative, come: piattaforme di costruzione e montaggio,posizionamento di cabine di pilotaggio in macchine forestali, attrezzature per la movimentazione dei materiali, posizionamento dei sistemi solari, controllo delle sovrastrutture e applicazioni operative di macchine da costruzione, gru industriali e così via.
