Dettagli:
|
| Tipo: | Azionamento a rotazione | Luogo di origine: | Changzhou, Cina (continente) |
|---|---|---|---|
| Motore: | Motore a corrente continua senza spazzole | Caratteristica: | Completamente chiuso |
| Materiale: | 42CrMo o 50Mn | Garanzia: | Da 5 a 10 anni |
| Dimensione: | Da 3 pollici a 25 | Applicazione: | Sistema di energia solare |
| Evidenziare: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

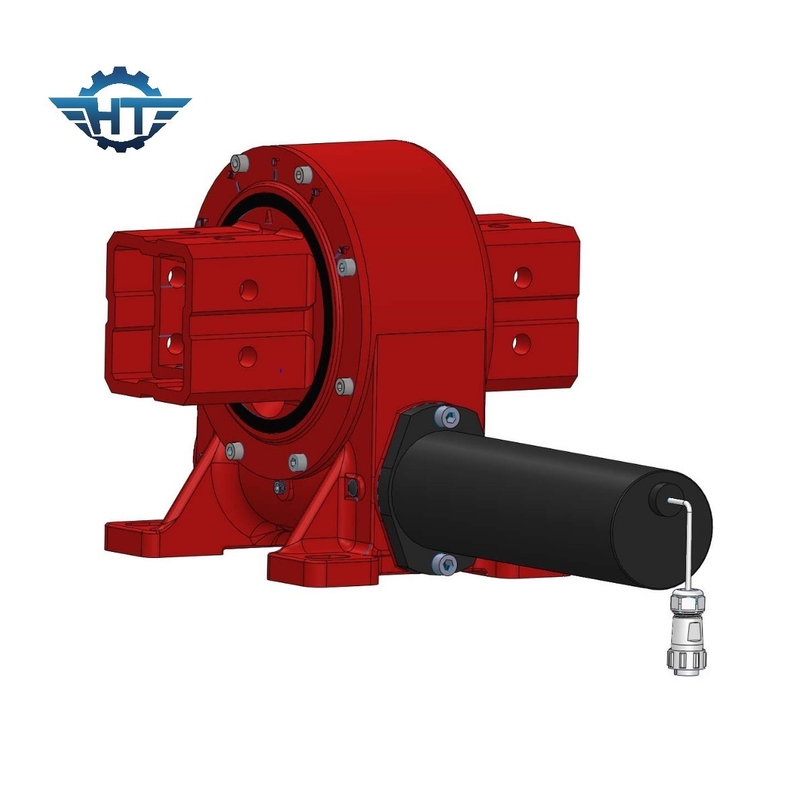

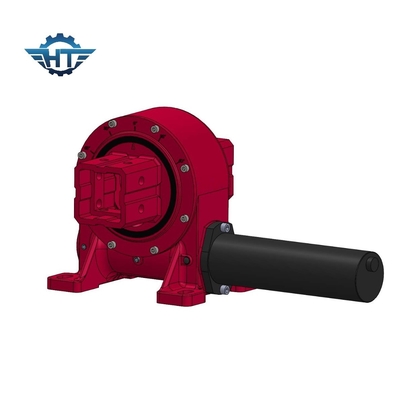

VE9 Compact Worm Gearbox Slewing Drive con riduttore di 24V per energia solare
Descrizione della trazione a catena
Un motore a slitta è progettato per gestire carichi radiali o assiali utilizzando un'elevata coppia di rotazione.Energia solare concentrata e altre applicazioni che richiedono una resistenza incessante combinata con una tecnologia di rotazione di precisione impeccabile per la sicurezza e la precisione.
Un'azione singola è usata in un sistema di tracciamento a singolo asse piatto, che è una disposizione nord-sud, sistema di tracciamento est-ovest.l'azionamento della spinta azionato da un motore avrà una coppia elevata per azionare l'intero sistema, in modo che il sistema possa tracciare l'azimut del sole, per migliorare il più possibile l'irradiazione solare sulla superficie del modulo fotovoltaico, e quindi aumentare la generazione di energia.
Questo si basa principalmente sul principio di progettazione del sistema di tracciamento, a causa dell'impatto della rotazione della terra, per una posizione fissa sulla Terra, il ciclo solare durante tutto l'anno,il suo angolo di illuminazione cambia anche costantementeIl sistema di tracciamento solare è installato per mantenere i pannelli solari in grado di tracciare il sole e aumentare la quantità di radiazione solare ricevuta dai pannelli fotovoltaici.aumentando così la capacità complessiva dei sistemi di generazione di energia solare fotovoltaica.
Ve Worm Gearbox Slew Drive Dati tecnici
| Modello | Rapporto | Torsione di uscita nominale (N.m.) | Torsione di inclinazione (N.m) | Torsione di tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Auto bloccaggio | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sì, sì. | 251 |
Dati motori
Tensione nominale V/DC: 24vdc
Velocità a carico nullo RPM: 1200±10%
Corrente a zero carico A: <0,1 A
Torsione nominale N.M.: 0.12
Velocità RPM: 800±10%
Corrente di carico A: < 1A
Potenza nominale W: < 10W
Parametro di uscita dell'ingranaggio:
Rapporto di velocità: 399:1
Torsione di uscita nominale N.M.: 32
Velocità di uscita RPM: 2±0.5
Prodotto di sala: 2
Tipo di corridoio: 40F/39
Voltaggio di ingresso della sala V: 5~24
Definizione del filo:
1- Rosso grosso:
2Il motore...
3Giallo Verde: GND
4Giallo sottile: sala B.
5Rosso sottile: sala + 24V
6- Nero sottile: sala GND
7Verde sottile: sala A.
