Dettagli:
|
| Modello: | VE7» | Rapporto di marce: | 51:1 |
|---|---|---|---|
| Coppia di torsione della potenza nominale: | 6120 Nm | Tenuta della coppia di torsione: | 39 kN.m |
| Inclinazione della coppia di torsione: | 10 kN.m | coppia di torsione massima: | 10200 N.m |
| Efficienza: | 40% | Colore: | come richiesto |
| Evidenziare: | Azionamento di vuotamento dell'ingranaggio a vite di 6120 nanometro,azionamento di vuotamento dell'ingranaggio a vite 45kg,anello di pantano dell'ingranaggio a vite continua 45kg |
||

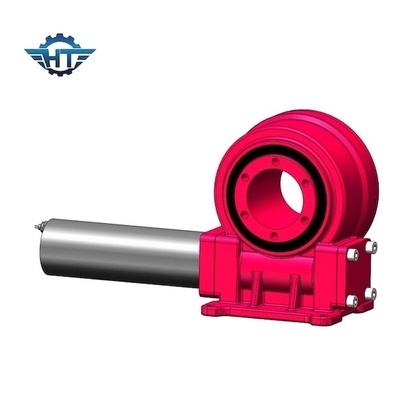

Singoli cuscinetti di vuotamento dell'ingranaggio a vite di asse VE7 con Nema23 per i sistemi di tracciamento solari
Tipo incluso descrizione della VE dell'azionamento di pantano
Il riduttore rotatorio è un dispositivo di trasmissione chiuso dell'indipendente fra il motore primo e la macchina funzionante, che è utilizzata per ridurre la velocità e per aumentare la coppia di torsione per soddisfare le esigenze del lavoro. Attualmente, i parametri principali del riduttore, quali la distanza concentrare, il rapporto della trasmissione, il modulo, il coefficiente di larghezza del dente, ecc., sono stati standardizzati. Il riduttore rotatorio è un ingranaggio dell'ingranaggio a vite continua per raggiungere l'effetto della decelerazione. Guidato dal motore, gli ingranaggi a vite continua l'anello esterno del cuscinetto di vuotamento per girare, l'anello esterno produce la coppia di torsione attraverso la flangia e l'anello interno del cuscinetto di vuotamento è riparato nella base. I riduttori rotatori sono ampiamente usati nel campo della produzione di energia fotovoltaica solare.
Parametri di prestazione VE7
| Modello: | Azionamento di vuotamento VE7 | Tenuta della coppia di torsione: | 39 kN.m |
| Coppia di torsione della potenza nominale: | 6120 N.m | Efficienza: | 40% |
| Inclinazione della coppia di torsione: | 10 kN.m | Precisione: | ° ≤0.1 |
| Carico assiale statico: | kN 110 | Autobloccante: | Sì |
| Carico radiale statico: | kN 60 | Peso: | 45 chilogrammi |
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
Nello sviluppo continuo di energia leggera solare, la tecnologia di produzione dei sistemi fotovoltaici continuamente è stata migliorata ed è stata ampiamente usata in vari campi. Un sistema fotovoltaico è un dispositivo che direttamente energia leggera dei convertiti in energia elettrica con l'effetto fotoelettrico o l'effetto fotochimico. Il sistema fotovoltaico è la parte del centro del sistema della generazione di energia solare e la parte più importante del sistema della generazione di energia solare. I sistemi fotovoltaici possono non solo convertire l'energia solare in energia elettrica, ma inoltre memorizzano l'energia elettrica in batterie, o la usano per determinare i carichi. Per migliorare l'efficienza della produzione di energia del sistema fotovoltaico e ridurre il suo costo di produzione di energia, l'angolo del pannello solare è generalmente regolato dal dispositivo rotatorio dell'azionamento, di modo che il pannello solare può efficacemente seguire il sole, quindi efficacemente migliorante il grado di utilizzazione del pannello solare e migliorante l'efficienza della produzione di energia.
