Dettagli:
|
| Rapporto di marce: | 31:1 | Coppia di torsione normale dell'uscita: | 533 nanometro |
|---|---|---|---|
| Luogo di origine: | Changzhou, Cina | Tenuta della coppia di torsione: | 7000 nanometro |
| Inclinazione della coppia di torsione: | 744 Nm | Coppia di torsione della potenza nominale: | 0,065 giri/min |
| Uso: | Inseguitori solari | Proteggi funzione: | IP66 |
| Evidenziare: | Piccolo azionamento di pantano del legame solare dell'inseguitore,533Nm ha ucciso l'azionamento per il sistema di tracciamento solare,azionamento di pantano dell'ingranaggio a vite 533Nm |
||

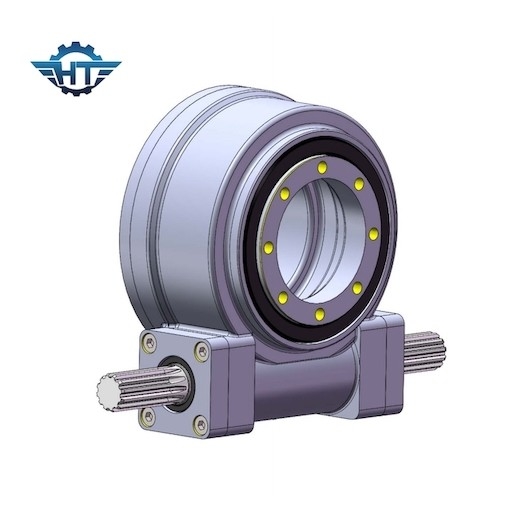

SE3 ingranaggio a vite IP66 che vuota il sistema di Ring Bearings For Solar Tracking
Auto IP66 che chiude l'azionamento a chiave di vuotamento
Secondo la forma variabile della trasmissione della velocità di azionamenti di vuotamento, può essere diviso nell'azionamento di vuotamento dell'ingranaggio e nell'azionamento di vuotamento dell'ingranaggio a vite, ereditanti le rispettive caratteristiche dell'azionamento dell'ingranaggio e dell'azionamento dell'ingranaggio a vite. In termini di portata, la prestazione del verme ad ingranaggi è migliore di quella del tipo del dente e quando l'ingranaggio a vite continua della busta è usato, la sue portata, resistenza di deformazione e rigidità della trasmissione più ulteriormente sono migliorate, ma il tipo azionamento rotatorio del verme e dell'ingranaggio a vite in termini di efficienza.
Vantaggi
L'azionamento di vuotamento è un meccanismo di riduzione altamente integrato di vuotamento del interamente cerchio. La dimensione assiale della catena non è molto differente, che è utile alla spianatura della struttura delle parti del collegamento della trasmissione di serie, quindi riducente la dimensione di intera attrezzatura meccanica.
Inoltre, se è un azionamento ad ingranaggi del verme o ad ingranaggi di vuotamento, perché la differenza fra le parti principali e determinate stessa di dimensione è molto grande, è più facile da raggiungere la grande trasmissione di rapporto della trasmissione, che è inoltre difficile per molti altri tipi di meccanismi di trasmissione variabili della velocità.
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Autobloccante |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Nota:

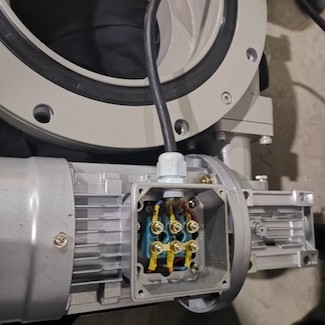

Poiché l'azionamento di vuotamento sarà fornito di motori di azionamento differenti e la prestazione dell'azionamento di vuotamento è differente, contatti prego le nostre vendite per il prezzo specifico. Ristabiliremo il vostro messaggio entro 12 ore.
Applicazioni
L'azionamento di vuotamento può essere utilizzato in tutta l'occasione che richiede la rotazione del interamente cerchio e richiede la velocità variabile. Quando è necessario da realizzare il trasporto di energia di più grande coppia di torsione, la trasmissione di moto di più alta precisione, o la selezione del meccanismo che richiede l'alte compattezza ed integrità della struttura di corpo, l'azionamento di vuotamento è la migliore soluzione.
Le applicazioni più comuni sono generalmente la struttura rotatoria del interamente cerchio del macchinario di costruzione e di ingegneria come pure energia solare, energia eolica e vario macchinario a lungo termine dell'inseguimento automatico. È facile da effettuare il comando digitale, in modo da ha molte applicazioni nel campo dei robot industriali.
