Dettagli:
|
| Rapporto di marce: | 57:1 | Tipo: | Camera inclusa |
|---|---|---|---|
| Applicazione: | Energia solare | Driver: | Motore elettrico 12/24VDC |
| Grado del IP: | IP66 | Colore: | come richiesto |
| Effciency: | 40% | installi il metodo: | Orizzontale, verticale |
| Evidenziare: | Azionamento sopportante di vuotamento resistente,Piccolo azionamento dell'anello di vuotamento del contraccolpo,Azionamento solare di pantano di CSP |
||

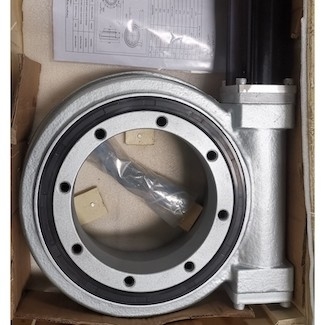

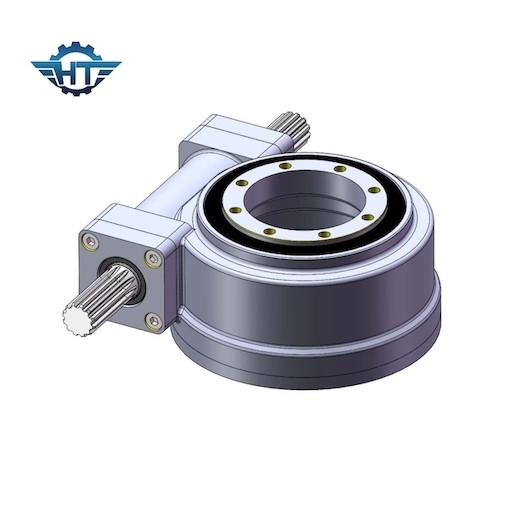

Il CE ha certificato il piccolo contraccolpo che vuota sopportando l'azionamento con il cambio elettrico per Csp
Il CE ha segnato l'azionamento di vuotamento
L'azionamento di vuotamento è un meccanismo di trasmissione interamente circonferenziale della decelerazione di vuotamento che integra un'alimentazione movente. Utilizza il cuscinetto di vuotamento come un seguace della trasmissione e collegamento del meccanismo. e l'intelaiatura e l'altro anello è usata come sia seguace della trasmissione che una base del collegamento per la parte mobile determinata, di modo che il cuscinetto stesso di vuotamento è un collegamento di vuotamento del interamente cerchio e l'alimentazione movente e l'impulso principale efficientemente le è configurata è un meccanismo di trasmissione universale della decelerazione che integra le funzioni di rotazione, della decelerazione e di azionamento ed allo stesso tempo ha una struttura semplice ed è conveniente da fabbricare e mantenere.
L'ingranaggio di vuotamento è una parte del centro nel montaggio di un'unità di azionamento di vuotamento. Insieme ai fori di collegamento negli anelli, permettono ad un trasporto di energia ottimizzato con un collegamento semplice e rapido fra le componenti adiacenti della macchina. È piccola ma contribuiscono a fare alcuni di più grandi lavori nell'affare. Da rotazione del braccio dell'oscillazione sulle gru alla piattaforma su un generatore eolico e su un'energia solare, gli anelli di vuotamento sono una parte integrante di molti processi machinated.
È una soluzione ideale in:
1. Applicazioni resistenti che richiedono capacità di carico significativa
2. Progettazioni dove il posizionamento preciso è critico
3. Applicazioni dove la serratura di auto è necessaria
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Autobloccante |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
Gli azionamenti di vuotamento sono usati universalmente per:
• Sistemi della gru e del veicolo.
• Rotazione dei collegamenti quali gli escavatori, le tenaglie idrauliche ed i carrelli elevatori.
• Facility management (sistemi automatizzati).
• Caricando e scaricando attrezzatura.
• GPS.
