Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | A 9 pollici |
|---|---|---|---|
| Rapporto di marce: | 61:1 | Efficienza: | 40% |
| Preciso: | ≤ 0,1 | MOTORE: | Motore idraulico |
| Colore: | come richiesto | Tipo: | Singolo asse del singolo verme |
| Evidenziare: | SE9 che vuota sopportando azionamento,Vuotamento sopportando azionamento 42CrMo,cambio dell'azionamento di pantano 42CrMo |
||

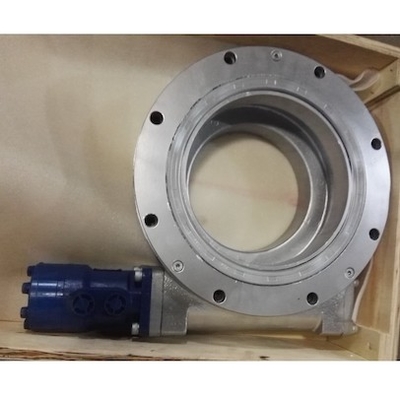

SE9 che vuota sopportando azionamento con il motore idraulico per il camion all'aperto della piattaforma della costruzione

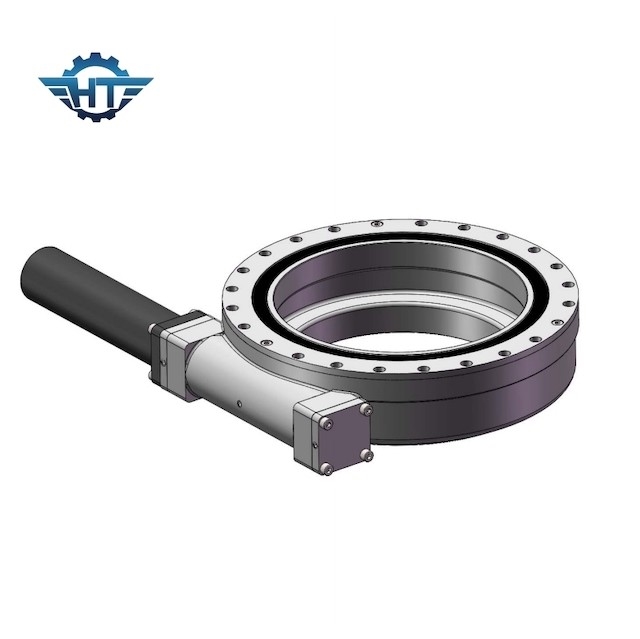

Azionamento idraulico di vuotamento del motore
Gli azionamenti sopportanti di vuotamento sono alimentati con la tecnologia del verme della clessidra per dare la carico-tenuta massima di capacità di sopravvivenza come pure efficienza ed accuratezza aumentate.
Ci sono molte altre applicazioni poichè l'azionamento sopportante di vuotamento è perfetto per le applicazioni che richiedono sia la carico-tenuta che la coppia di torsione rotazionale dallo stesso cambio ed adatto per la rotazione lenta con i movimenti continui o ciclici. È adatto ad inseguitore solare, modelli quali il singolo asse ed asse doppio, che possono applicarsi in sistema di tracciamento solare di singolo asse piano, singolo sistema di tracciamento obliquo o inclinato e sistema di tracciamento solare di asse doppio ed anche nelle industrie come l'organizzazione del macchinario, macchinario di costruzione e metallurgia, attrezzatura automatizzata della catena di montaggio, energia solare, camion della piattaforma, attrezzatura di protezione dell'ambiente, generazione di energia eolica e fondere le macchine come pure vari impianti di giro lenti del macchinario.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Autobloccante |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
Applicazione monoassiale obliqua
L'asse di rotazione del sostegno d'inseguimento monoassiale propenso è installato ad un angolo di inclinazione al piano orizzontale e gira intorno ad un asse unidimensionale. La direzione dell'asse di rotazione è la direzione nord-sud, di modo che la superficie di ricezione del modulo fotovoltaico è come perpendicolare all'angolo d'incidenza di luce solare come possibile nella direzione unidimensionale.
Applicazione verticale di asse
«Sistema di tracciamento completo di azimut + di altitudine», che si muove lungo due asce di rotazione ed ha due gradi di libertà rotazionali, che possono completamente seguire la traiettoria del sole per massimizzare l'energia solare ricevuta. È adatto ad alte aree della latitudine e l'efficienza della produzione di energia può efficacemente essere aumentata da più di 35%, che migliora significativamente l'efficienza della produzione di energia dei sistemi fotovoltaici.
