Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | VE9» |
|---|---|---|---|
| Rapporto di marce: | 61:1 | Applicazione: | Singolo sistema di tracciamento orizzontale di asse |
| Caratteristica: | IP66 ha accluso la casa | Ingranaggio a vite: | Doppio involucro |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| Evidenziare: | Azionamento solare di pantano dell'inseguitore VE9,azionamento solare di pantano dell'inseguitore del motore 24V,azionamento di pantano del motore 24V |
||

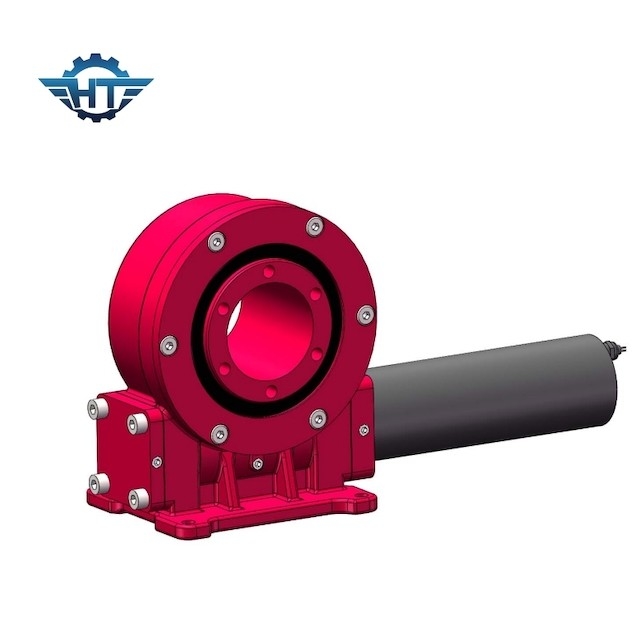

Cambio dell'azionamento di pantano VE9 con il motore 24V per il singolo sistema di tracciamento orizzontale di asse
Descrizione del cambio dell'azionamento di pantano VE9
Il modello della VE è una soluzione robusta dell'azionamento di vuotamento del incluso-sistema d'ingranaggi fornita per l'alto duty cycle, a bassa velocità (<1 RPM="">
Nella fase iniziale di sviluppo fotovoltaico, i supporti fotovoltaici sono tutti strutture fisse, che sono relativamente semplici nella struttura e nel minimo nel costo. Con l'annullamento delle sovvenzioni, l'accesso a Internet accessibile e la domanda aumentante della redditività e dell'efficienza delle centrali elettriche, seguenti i sostegni facendo uso degli azionamenti di vuotamento inoltre hanno ricevuto sempre più l'attenzione dal mercato.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Vantaggi dell'azionamento di vuotamento VE9
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. Interno di arresto duro nel caso mulfunctioning del sistema di controllo del software
3. Avvolgimento dell'interno dell'ingranaggio a vite continua
4. Multi contatto di dente per assicurare alto carico
5. Funzione autobloccante
Applicatons
Singolo sistema di tracciamento di asse
Il singolo sistema di tracciamento di asse comprende il singolo asse piano ed il singolo asse inclinato.
