Dettagli:
|
| Modello: | Ingranaggio di vuotamento VE7 | Velocità: | A bassa velocità |
|---|---|---|---|
| Rapporto di marce: | 51:1 | Coppia di torsione normale dell'uscita: | 7344 nanometro |
| Tenuta della coppia di torsione: | kNm 60 | Inclinazione della coppia di torsione: | 10 kNm |
| coppia di torsione massima: | 7650 Nm | Colore standard: | RAL 9006 |
| Evidenziare: | Piccolo azionamento solare domestico di pantano dell'inseguitore,Azionamento solare 60kNm di pantano dell'inseguitore,Ha ucciso il cambio 60kNm dell'azionamento che tiene la coppia di torsione |
||

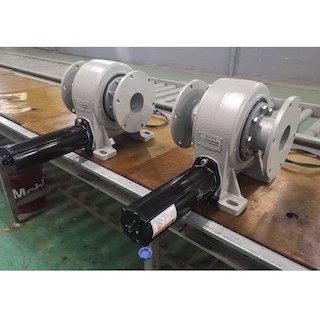

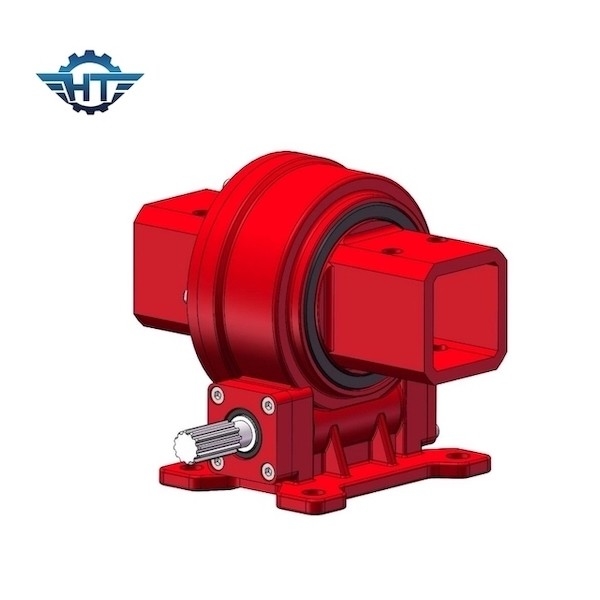

Il singolo rapporto di piccola dimensione di 51:1 di asse VE7 ha ucciso l'azionamento per il sistema di tracciamento solare domestico di Sun
Descrizione di piccola dimensione dell'azionamento di vuotamento
I sostegni fotovoltaici sono strutture speciali destinate ed installate nel sistema fotovoltaico solare della produzione di energia per sostenere, riparare e girare i moduli fotovoltaici. I sostegni fotovoltaici devono combinare la topografia, il clima e gli stati solari delle risorse del cantiere per sistemare i moduli fotovoltaici in un determinati orientamento e disposizione. ed il gioco è riparato. Per fare la centrale elettrica fotovoltaica raggiungere la migliore efficienza della produzione di energia, il sostegno fotovoltaico del sistema di tracciamento ha prodotto. Poiché deve essere usato a lungo nelle condizioni specifiche di lavoro, il dispositivo rotatorio dell'azionamento, mentre una delle componenti del centro nel sistema di rotazione del sostegno d'inseguimento fotovoltaico, deve avere forti proprietà meccaniche quali resistenza della pressione del vento, resistenza della pressione della neve, la resistenza di terremoto e la resistenza della corrosione da assicurare può funzionare normalmente in vari ambienti duri quali la sabbia, la pioggia, la neve, il terremoto, ecc. ed il tempo di impiego è richiesto generalmente per raggiungere più di 25 anni.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
Applicatons
Sistema di tracciamento orizzontale di asse, 1 ritratto, 2 ritratti, 3H ecc. Possiamo fornire le soluzioni adatte per la disposizione differente del pannello solare.
CSP: fresnel, parabolico
