Dettagli:
|
| Modello: | 7 pollici | Rapporto di ingranaggi: | 57:1 |
|---|---|---|---|
| Efficienza: | 40% | Tipo: | Doppia asse |
| Applicazione: | Tracker solare | Servizio OEM: | Disponibile |
| Luogo di origine: | Changzhou, Cina | Guidatore: | 24 V di corrente continua |
| Evidenziare: | solar tracker drive,slewing gear |
||

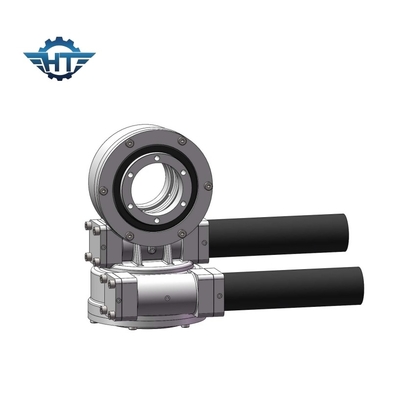

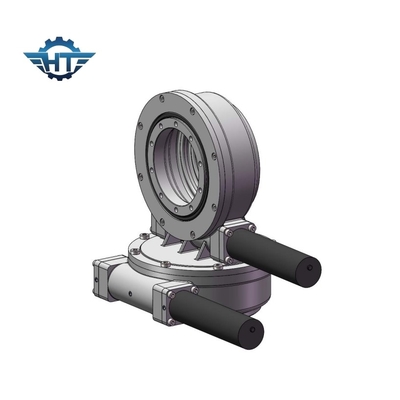

Sde7 Dual Worm Gear Solar Slew Drive con motore planetario a 24 Vdc per tracciatori
Azionamento a catena solareDescrizione
L'azionamento a rotazione è un cambio che può contenere in modo sicuro carichi radiali e assiali, oltre a trasmettere una coppia per la rotazione.Gli azionamenti a rotazione sono realizzati con ingranaggi di produzione, cuscinetti, guarnizioni, alloggiamento, motore e altri componenti ausiliari e assemblareli in un cambio unitario.
La motrice a curvatura è ampiamente applicata nei rimorchi modulari, nelle gru, nelle attrezzature per la presa del legno, nelle piattaforme aeree di lavoro, nei sistemi di tracciamento solare, nei sistemi di energia eolica, ecc.
Il motore a rotazione è adatto alle zone ad alta latitudine e l'efficienza della generazione di energia sarà aumentata di oltre il 35%, migliorando significativamente l'efficienza del sistema di generazione di energia solare.
Per il sistema di tracciamento solare orizzontale a singolo asse, l'albero principale del pannello solare regola l'angolo per tracciare con precisione l'angolo di declinazione.Questo tipo di azionamento a rotazione è applicato solo per le basse latitudini area.
Adottando il cuscinetto di rotazione come componente principale, la trazione di rotazione può sopportare simultaneamente forza assiale, forza radiale e momento di inclinazione.
Il sistema di tracciamento solare è suddiviso in un sistema di tracciamento solare orizzontale a singolo asse, un sistema di tracciamento solare inclinato a singolo asse e un sistema di tracciamento solare a doppio asse.
Gli azionamenti a rotazione utilizzati nei sistemi di tracciamento solare sono principalmente a asse singolo (serie SE), a doppio asse (serie SDE) e di tipo verticale (serie VE).,SE9; SDE3, SDE7, VE7, VE9.
Come scegliere la dimensione corretta degli azionamenti a rotazione?
La scelta di una dimensione adeguata degli azionamenti di rotazione al fine di evitare non solo la mancanza di prestazioni o il surplus di prestazioni è svolgere un ruolo importante nel raggiungimento di soluzioni convenienti.
Si prega di fornire le seguenti informazioni per la selezione di un'unità di rotazione adatta:
1. la domanda
2Se non avete una chiara idea di questi dati, basta dirci il carico, ad esempio, il peso dei pannelli e le staffe di montaggio sul nostro propulsore girante.
3. le dimensioni del carico e il vento più forte nella vostra zona negli ultimi 10 anni che vengono utilizzati per calcolare se l'unità raccomandata potrebbe sopportare il carico massimo quando arriva il vento forte.
4. la velocità di uscita richiesta che ci aiuterà a raccomandare i motori adatti per voi.
5. altre informazioni quali reazione negativa, domanda di grado IP, ecc.
Dati tecnici di SDE Slew Drives.
| Modello | Rapporto | Torsione di uscita nominale ((N.m.) | Torsione di inclinazione ((N.m.) | Torsione di tenuta ((N.m.) | Carico assiale ((kN) | Carico radiale ((kN) | Efficienza | Precisione (°) | Auto bloccaggio | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sì, sì. | 251 |
