Dettagli:
|
| Modello: | A 3 POLLICI | Rapporto di marce: | 31:1 |
|---|---|---|---|
| Efficienza: | 40% | Tipo: | serie orizzontale |
| Applicazione: | sistema di inseguimento solare | Servizio dell'OEM: | disponibile |
| Luogo d'origine: | Changzhou, Cina | Driver: | motore dell'ingranaggio 24V |
| Evidenziare: | hydraulic slew motor,solar tracker drive |
||

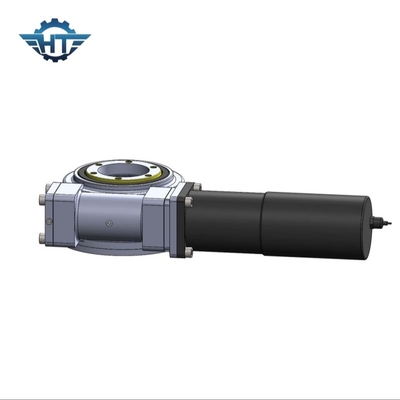

L'alto CE solare dell'azionamento di pantano di coppia di torsione SE5 ha certificato autobloccante per il sistema di tracciamento solare

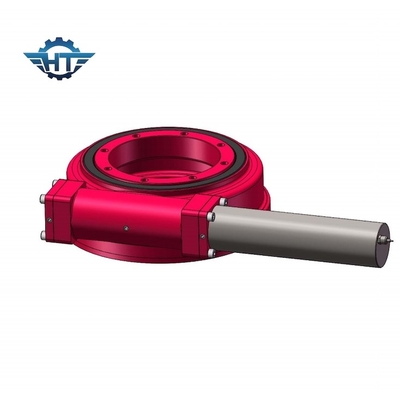

Descrizione solare dell'azionamento di pantano SE5
Un sistema di ingranaggio a vite continua di pantano è un'unità in modo compatto costruita che consiste di un anello, di una casa, di una base e di un verme di vuotamento. Questa unità introduce i vantaggi di un anello di vuotamento e di un verme in un'unità.
È adatto ad applicazioni che richiedono la rotazione lenta con un continuo o un movimento capace di trattamento dei carichi combinati. Il prodotto è con le dimensioni standard per la coppia del motore elettrico o idraulico come pure la coppia di intero sistema ad attrezzatura.
dovuto la sua compattezza, alta rigidità ed altri vantaggi citati, un sistema di ingranaggio a vite continua è utilizzato in varie attrezzature quali le piattaforme mobili dell'assemblea, il sistema satellite, le gru di carico idrauliche sui veicoli del trasporto, le piccole gru marine, scale giranti allungabili, nelle unità della ruota di grandi trasportatori portali marini.
Dati tecnici del modello Slewing Drives del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Vantaggi
1. Rotazione 360 gradi
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
