Dettagli:
|
| Materiale: | Quarto | Numero di modello: | SDE21" |
|---|---|---|---|
| Tipo: | Verme e Wormwheel | Tempo di vita: | 30 anni |
| OEM: | Disponibile | Applicazione: | Sistema di tracciamento solare |
| Rapporto: | 125:1 | Alloggiamento chiuso: | Sì |
| Evidenziare: | slewing ring drive,worm drive motor |
||

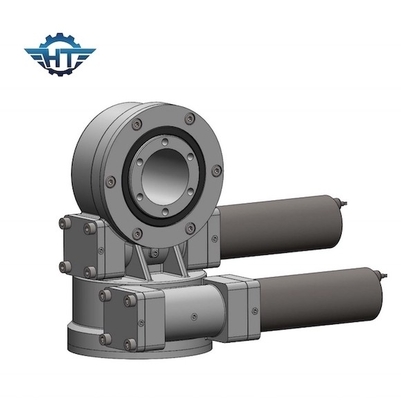

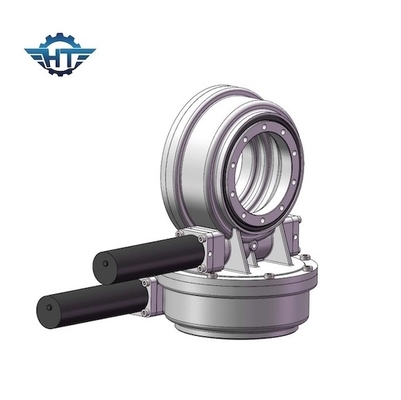

L'asse doppio d'abitazione incluso dell'ingranaggio elicoidale ha ucciso il modello SDE21 dell'azionamento con il motore di CA 380 per l'inseguitore solare
Descrizione doppia d'abitazione inclusa dell'azionamento di pantano di asse
Gli azionamenti di pantano usano la tecnologia brevettata del verme della clessidra per dare il supporto massimo del movimento e di controllo. I nostri ingranaggi a vite impegnano 5 - 11 dente sulla linea del passo della corona a dentatura interna dalla vite della clessidra, che è più alto impegno del dente che i vermi standard, dando al cambio la maggiori stabilità e forza. Impari più circa la tecnologia della clessidra.
La domanda più comune dell'azionamento di vuotamento di inseguitori solari di vuotamento di doppio-asse del drivesare di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
Specifiche del posizionatore di Doppio-asse di SDE
Gli azionamenti di vuotamento di doppio-asse di SDE sono assicurati per una durata del campo da 30 anni di posizionamento preciso 3D. Gli azionamenti di SDE creano una soluzione efficiente ed affidabile in un singolo azionamento. Qualifichiamo tutte le nostre componenti e materie prime facendo uso delle norme fissate dall'iso 9001, certificazioni del CE per massimizzare la vita del campo.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazioni
L'azimut & la progettazione combinata e chiusa di elevazione possono migliorare l'efficienza d'inseguimento della produzione di energia e di precisione.
