Dettagli:
|
| Materiale: | Quarto | Tipo: | Verme e Wormwheel |
|---|---|---|---|
| Tempo di vita: | 30 anni | Applicazione: | inseguitore solare a doppio asse |
| Rapporto di marce: | 57 | Alloggiamento chiuso: | Sì |
| Contraccolpo: | meno di 0,1 gradi | Effeciency: | 40% |
| Evidenziare: | slewing ring drive,small slew drive |
||

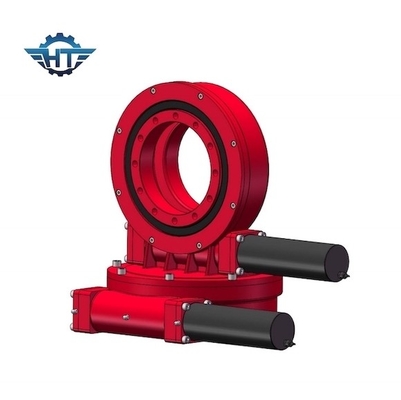

La tenuta doppia materiale dell'azionamento di pantano di asse di quarto serra 13 KNm per il sistema di tracciamento solare
Descrizione doppia dell'azionamento di pantano di asse

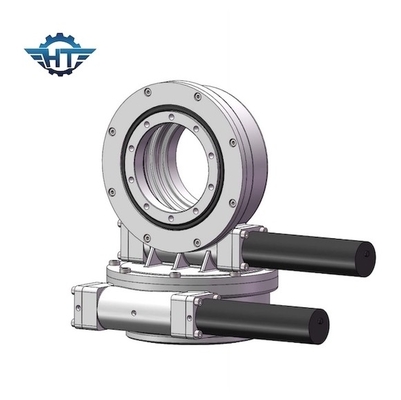

Azionamento di vuotamento SDE7 per l'inseguitore solare di Doppio-asse
Marca commerciale: GH
Number di modello: SDE3A
Circostanza: Nuovo
Servizio di assistenza al cliente fornito: Ingegneri disponibili assistere macchinario oltremare
Coppia di torsione dell'uscita: 2000 N.m
Inclinazione della coppia di torsione di momento: 13500 N, m.
Tenuta della coppia di torsione: 13200 N.m
Valutazione assiale: 34 KN
Valutazione radiale: 58 KN
Rapporto di marce: 57:1
Inseguimento della precisione: ≤ 0.1°
Motore: 12V, 24V, motore di CC, 380V, motore a corrente alternata 220V
Peso netto: 56 chilogrammi
Termine di consegna: In 15 giorni lavorativi dopo ordine ha confermato ed il pagamento ha ricevuto.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì |
705kg
|
Applicazioni
La domanda più comune dell'azionamento di vuotamento di inseguitori solari di vuotamento di doppio-asse del drivesare di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
Specifiche del posizionatore di Doppio-asse di SDE
1) Azionamento di vuotamento di serie di SDE ampiamente usato per le parti relative di rotazione dell'inseguitore solare.
2) Inseguitore di asse del PV solare e solare doppi
Gli azionamenti di vuotamento di doppio-asse di SDE sono assicurati per una durata del campo da 30 anni di posizionamento preciso 3D. Gli azionamenti di SDE creano una soluzione efficiente ed affidabile in un singolo azionamento. Qualifichiamo tutte le nostre componenti e materie prime facendo uso delle norme fissate dall'iso 9001, certificazioni del CE per massimizzare la vita del campo.
