Dettagli:
|
| Modello: | SDE7" | Rapporto di marce: | 57:1 |
|---|---|---|---|
| Coppia di torsione della potenza nominale: | 2000 nanometri | Tenuta della coppia di torsione: | 13500Nm |
| Coppia di ribaltamento: | 7500 nanometro | Efficienza: | 40% |
| Carico assiale: | 34 kN | Carico radiale: | 58 kN |
| Evidenziare: | hydraulic slew motor,slewing gear |
||

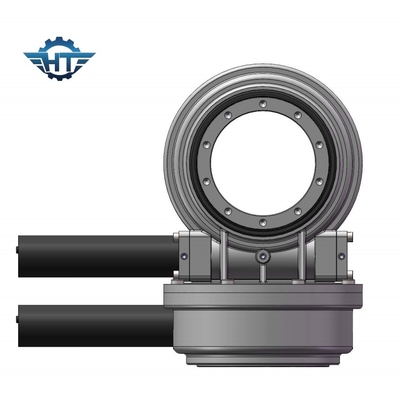

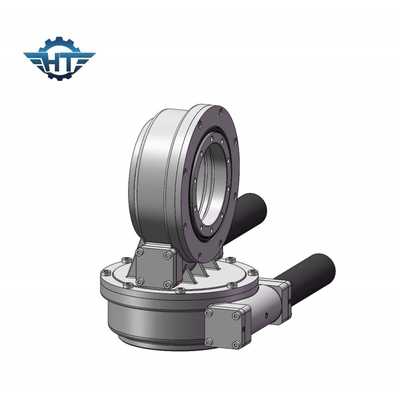

Azionamento solare con i riduttori planetari, lunga vita di pantano di asse doppio di SDE per gli inseguitori solari
Descrizione doppia dell'azionamento di vuotamento di asse
L'azionamento doppio a 7 pollici di pantano di asse SDE7 è perfetto per le situazioni che hanno bisogno della pista verso il sole continuamente dall'alba al tramonto. Può aumentare la capacità di produzione di energia. Le applicazioni tipiche includono gli inseguitori solari di asse doppio, possono anche applicato nei piatti del radar e del satellite, macchine che devono muovere 360 gradi ad entrambe le direzioni.
Dati di prestazione di Slew Drive Technical del modello di SDE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
Tipo di sistema di tracciamento solare dell'azionamento di pantano
1) Inclinazione ottimale fissa
Alle latitudini basse, l'aumento nella produzione di elettricità è minimo dovuto l'inclinazione ottimale più bassa (come in 8°, quasi nessun aumento); Alle alte latitudini, l'inclinazione ottimale è grande e la quantità elevata dell'elettricità generata è significativamente (per esempio, da circa 25% a 50°)
2) Singolo asse piano
Segue il cambiamento dell'angolo d'incidenza entro un giorno del sole ed il suo tasso di aumento nella produzione di elettricità alle latitudini basse è significativamente migliore di quello di alte latitudini. È generalmente ha creduto che il singolo inseguimento piano di asse sia più adatto ad uso delle latitudini di meno ° di 30.
3) Singolo asse obliquo
È più adatto ad alte latitudini.
4) inseguimento doppio di asse
Questo approccio è chiaramente il più alto nell'aumento nella produzione di elettricità dovuto l'inseguimento dei cambiamenti nell'angolo d'incidenza del sole in un giorno ed in un anno.
5) Regolabile fisso
Questo tipo è basato sul cambiamento dell'angolo dell'incidenza in un anno del sole per regolare l'inclinazione del sostegno, così raggiungendo un aumento nella produzione di energia
La maggior parte della differenza fondamentale fra i metodi di montaggio differenti è la differenza nella produzione di energia che portano. Naturalmente, ci saranno differenze nell'investimento iniziale e nei costi di mantenimento operativi.
I riduttori planetari sono ideali per le applicazioni che richiedono l'alta coppia di torsione in un piccolo pacchetto ed in un albero di uscita con l'allineamento coassiale
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
