Dettagli:
|
| Materiale: | Quarto | Modello: | SDE21" |
|---|---|---|---|
| Tenuta della coppia di torsione: | 89 kNm | Inclinazione della coppia di torsione: | 65 kNm |
| Efficienza: | 40% | Carico assiale: | 337 kN |
| Carico radiale: | 640 kN | Colore: | in base al codice Ral |
| Evidenziare: | slewing ring drive,small slew drive |
||

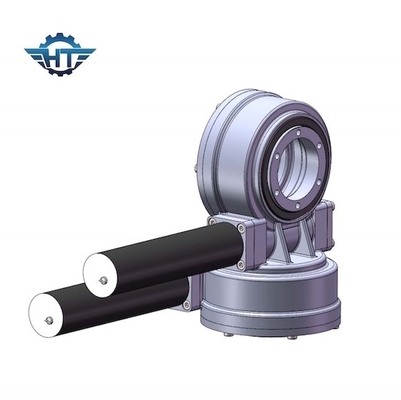

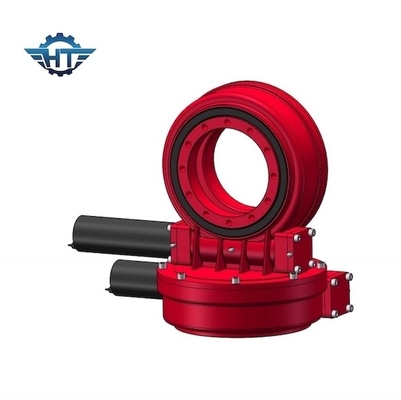

Cambio a basso rumore dell'azionamento di pantano di SDE con alta coppia di torsione di tenuta per il sistema di tracciamento solare di asse doppio
Descrizione a basso rumore dell'azionamento di pantano di SDE
L'inseguitore solare di asse doppio comprende una piattaforma commovente, una piattaforma fissa, una catena di serie, una catena parallela e un dispositivo di azionamento quale l'azionamento solare di vuotamento dell'inseguitore di asse doppio. La piattaforma commovente è sostenuta dalla catena di serie ed è determinata dalla catena parallela, formante un meccanismo d'inseguimento parallelo. l'azionamento di pantano per l'inseguitore solare di asse doppio è configurato per guidare la catena parallela per fare segno a in modo da determinare la piattaforma commovente per girare intorno alle asce verticali ed orizzontali. L'azionamento solare di vuotamento dell'inseguitore di asse doppio della rivelazione attuale ha una più grande area di lavoro, una migliore prestazione d'inseguimento e vantaggi di alta rigidità, consumo di energia basso, piccola coppia di torsione di azionamento ed inerzia bassa, ecc.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Glossario dei parametri chiave
Inclinazione della coppia di torsione di momento: La coppia di torsione è il carico moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se il qorque generato dal carico e dalla distanza è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Parallelo del carico all'asse del cuscinetto di vuotamento
Tenuta della coppia di torsione: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione.
Autobloccante: Soltanto una volta caricato, l'azionamento di vuotamento non può invertire gira e così chiamato autobloccante.
