Dettagli:
|
| Materiale: | Quarto | Modello: | SDE3» |
|---|---|---|---|
| Rapporto di marce: | 31:1 | Luogo di origine: | La Cina |
| Marca: | Hangtuo | Colore: | come richiesto |
| Montaggio motore: | motore elettrico ed idraulico | Garanzia: | 5 anni |
| Evidenziare: | slewing ring drive,small slew drive |
||

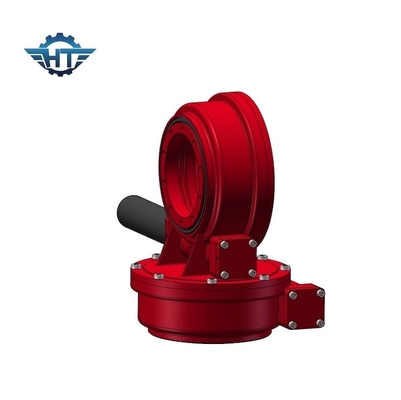

Motore doppio progettato su misura di CA/CC dell'azionamento di pantano di asse per il singolo sistema di tracciamento piano

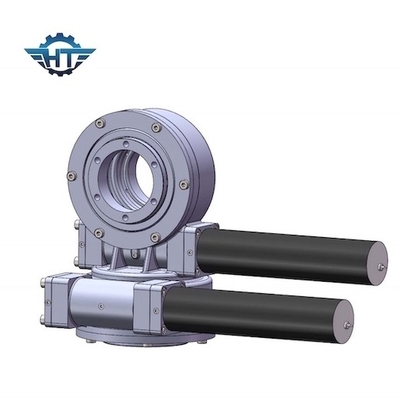

Descrizione doppia dell'azionamento di pantano di asse
Azionamento doppio di vuotamento di asse SDE3 per il PV, sistema di tracciamento solare di CPV.
L'azionamento di vuotamento di Hangtuo è un produttore di vuotamento professionista di ricerca e sviluppo dell'azionamento, che ampiamente si applicano su nuova energia (singoli e sistema di tracciamento di asse PV/CPV/CSP, energia eolica solari doppi), costruente il macchinario (macchinario di costruzione della pavimentazione, attrezzature portuali e area estraente), il ricevitore satellitare ed altri campi.
Nello sviluppo di nuove produzioni costantemente aggiornate, i nostri azionamenti di vuotamento sono progettati con l'anello di vuotamento e l'albero a vite continua della clessidra, dal contatto tradizionale del punto al contatto di superficie, che presenta il vantaggio di forte coppia di torsione dell'uscita, di rotazione regolare e di usura-resistenza per sopportare il più alto carico radiale & assiale e la inclinazione della coppia di torsione di momento.
Ci sono generi di modelli delle produzioni nella nostra società da 3" a 25" (diametro della canalizzazione). L'azionamento di vuotamento può essere personalizzato per soddisfare la richiesta speciale di nuova energia e dell'organizzazione dell'applicazione del macchinario. La nostra produzione sta sceglienda dai clienti all'estero e dalla casa con qualità e reputazione affidabili.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Campo di applicazione
Il nostro azionamento di vuotamento di serie di SDE pricipalmente usato per il PV, STP, sistemi di tracciamento solari di CSP.
I nostri altri tipi di azionamenti di vuotamento sono ampiamente usati per le applicazioni della costruzione, quali le gru del camion, manlifts, piattaforme girevoli, macchine del porto, veicoli modulari, piccoli sistemi di energia eolica e telecomunicazioni via satellite, trasportatori dell'onere gravoso, impianti di ispezione del ponte, piattaforma di lavoro telescopica, requisiti del rotatore del canestro, gru dell'yacht, miscelatore di cemento, escavatore, ecc. Possiamo anche fornire la dimensione multipla dell'azionamento di vuotamento e berarings di vuotamento, motore idraulico & motore di CC per abbinare con gli azionamenti di vuotamento. I prodotti sono stati esportati a dappertutto.
