Dettagli:
|
| Numero di modello: | SE14 | Tenuta della coppia di torsione: | 54200 nanometro |
|---|---|---|---|
| Coppia di ribaltamento: | 68000 nanometro | Coppia di torsione dell'uscita: | 6550 nanometro |
| Carico assiale statico: | kN 680 | Carico radicale statico: | 230 Kn |
| Materia prima: | 50Mn, 42CrMo | Peso: | 63 chilogrammi |
| Evidenziare: | hydraulic slew motor,solar tracker drive |
||

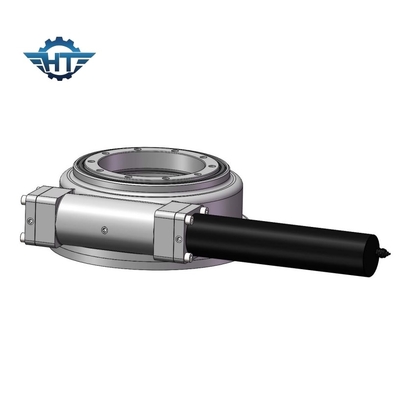

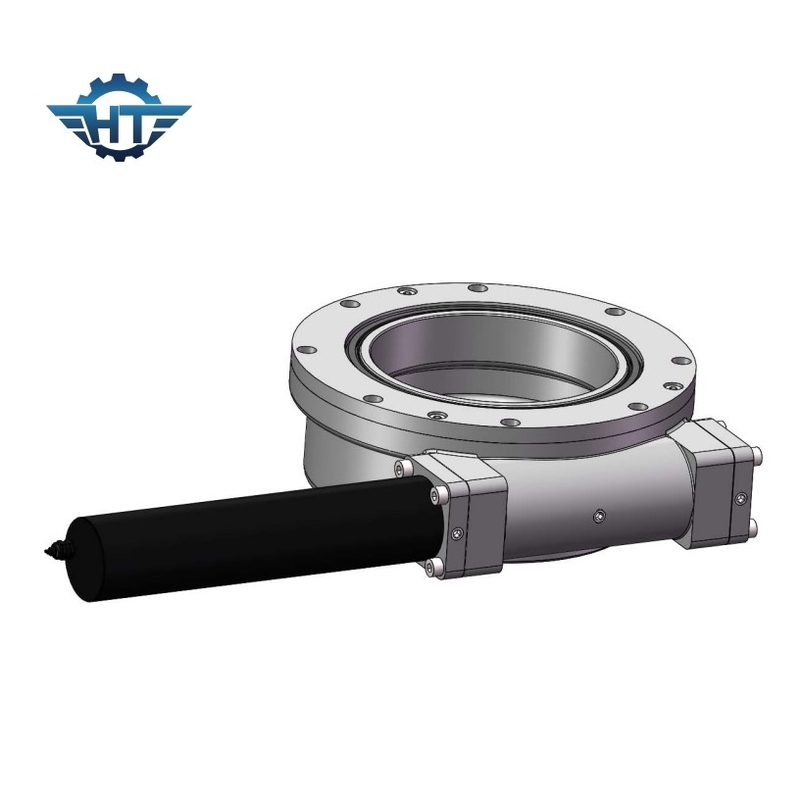

Cambio solare dell'azionamento di pantano di SE14A con il motore per il sistema di tracciamento solare
Descrizione dell'azionamento di pantano di SE14A
Code di modello:
1 2 3 4 5 6 7 8 9 10 11
| Il KE - 3 - A - 31 - m. - HA - 6B R C - 2 - REV.A |
Se: Azionamento di pantano di Se-orizzontale, azionamento VE-verticale di pantano
Azionamento SDE-doppio di pantano di asse
2- Dimensione del prodotto, eg.3», 5", 7", 9", 12", 14", 17", 21", 25", 3" azionamento di pantano, rapporto di riduzione: 31. , 5" azionamento di pantano, rapporto di riduzione: 37. , 7" azionamento di pantano, rapporto di riduzione: 57, 9" azionamento di pantano, rapporto di riduzione: 61, 12" azionamento di pantano, rapporto di riduzione: 78, 14" azionamento di pantano, rapporto di riduzione: 85, 17" azionamento di pantano, rapporto di riduzione: 102, 21" azionamento di pantano, rapporto di riduzione: 125, 25" azionamento di pantano, rapporto di riduzione: 150.
3- : Livello di ingegneria, A, B, C, ecc…
4- XXX: Il rapporto di riduzione.
5- M.: fili di montaggio M.-metrici, foro della Nessuno-vite tramite la misura britannica. M.
6- HX: HA estiguendo, HC-nessun'estinzione, ferro duttile di HD-Austempered, HQ QPQ, HN-nitrurazione
7- 25M: Input della scanalatura di B-6B, input del foro 12M-φ12, input del foro 25M-φ25, input idraulico del motore 160-160CC, input del motore dell'ingranaggio 24-24V, input del motore dell'ingranaggio 220-220V, input del motore dell'ingranaggio 380-380V
8-R: lato di R-parte di destra, posizione del motore. L la parte di sinistra, posizione del motore.
9-C: Estremità C-ricoperta. Codificatore del E-rifornimento. - Via, posizione del porto & direzione idrauliche. Io - dentro, posizione del porto & direzione idrauliche. U su, posizione del porto & direzione idrauliche. D - giù, posizione del porto & direzione idrauliche.
10- 2: Numero In bianco-singolo, 2-Dual del Nessuno-verme
11-REV.A: Numero di versione A Poiché C ecc…
Avviso: Aggiungeremo il codice del cliente quando i clienti ha requisito speciale.
Parametri di prestazione del modello Slew Drive del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Trasporto, trattare & conservazione
Il trasporto soltanto nella posizione orizzontale, impatti dovrebbe essere evitato.
Guanti del lavoro di usura e stare attento quando trattano l'azionamento di pantano.
Utilizzi i fori degli anelli negli azionamenti di pantano per riparare i bulloni per il sollevamento, il trattamento e la disposizione sicuri.
Il deposito soltanto in una posizione orizzontale e nelle stanze chiuse, la tiene a partire dall'ottenere bagnato, la protezione di corrosione superficiale delle superfici di accoppiamento esposte dura circa 1 mese nell'imballaggio chiuso. Lo stoccaggio di periodo più lungo richiede i provvedimenti cautelari speciali.
Trasporto degli anelli non imballati di pantano
Usi adatto non non dispositivo di sollevamento mai il prodotto del trasporto verticalmente
Gli azionamenti non imballati di pantano possono essere trasportati con l'apparecchio di sollevamento nelle seguenti circostanze:
