Dettagli:
|
| Modello: | SE14 | Tenuta della coppia di torsione: | 54200 nanometro |
|---|---|---|---|
| Coppia di ribaltamento: | 68000 nanometro | Coppia di torsione dell'uscita: | 6550 nanometro |
| Carico assiale: | kN 680 | Carico radicale: | 230 Kn |
| Certificato: | ISO9001, CE | Applicazione: | sistema di inseguimento solare |
| Evidenziare: | hydraulic slew motor,solar tracker drive |
||

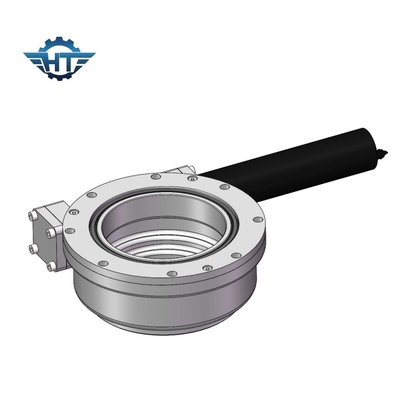

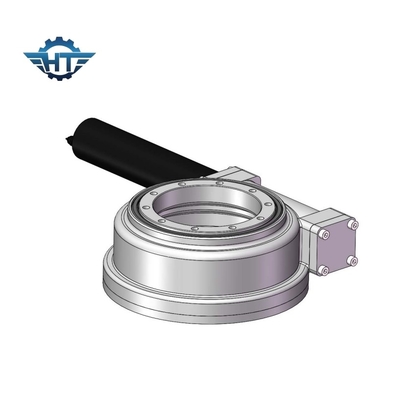

L'ingranaggio a vite di serie del Se ha ucciso l'azionamento con alta efficienza per il sistema di tracciamento solare
Descrizione dell'azionamento di vuotamento del Se
Il cuscinetto di vuotamento, cuscinetto dell'anello di vuotamento come tecnologia è migliorato, azionamenti di vuotamento sta usando la tecnologia del verme della clessidra, in cui il verme è modellato per impegnare più denti nell'ingranaggio
Risultati aumentati di questo impegno del dente nella maggiori forza, efficienza e durevolezza. L'azionamento di vuotamento usa la tecnologia standard del verme in cui il verme sull'orizzontale il rapporto della velocità dell'asse dipende dalla relazione fra il numero dei fili sul verme ed il numero dei denti nell'ingranaggio a vite o nell'ingranaggio.
Prestazione della serie del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Installazione dell'azionamento di pantano
1.Clean la struttura di montaggio, per esempio dalla saldatura, dalla galvanizzazione, dai residui, dalla sporcizia, ecc.
2.Lift l'azionamento di pantano con i perni ad occhio.
l'azionamento di pantano 3.The sarà montato nello stato scarico.
la procedura seguente 4.The sarà seguita per evitare le deviazioni fra il bullone che stringe le forze.
liquido della serratura del filo 5.Apply ai fili.
liquido della serratura del filo 6.Lay sulla lacuna del filo che richiede le parti adattantesi completamente.
7.Preload i bulloni di traverso. Vedi il modello generale nello schizzo qui sotto come dei bulloni ottenere di traverso la coppia di torsione nella sequenza. Inizio con l'anello interno o esterno. Faccia di traverso torqueing di tutti i bulloni a 30% di coppia di serraggio. Poi ripeti di traverso la coppia di torsione a 80% di coppia di serraggio. Infine di traverso serrare a 100% della coppia di serraggio.
Ci sono molte applicazioni dove un azionamento rotatorio può essere usato, primarie perché è ben adattato per le applicazioni che richiedono il carico di mantenere il potere e la coppia di torsione rotazionale.
Le applicazioni tipiche dell'azionamento dell'oscillazione includono, ma non sono limitate a:
inseguitore 1.Solar
turbine 2.Wind
ascensore 3.Men's
macchinario 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Crane
attrezzatura 9.Drilling
attrezzatura 10.Military
Persona di contatto: Mr. Tommy Zhang
Telefono: +86-18961639799
