Dettagli:
|
| Materiale: | ghisa | Modello: | 6 pollici |
|---|---|---|---|
| Rapporto di marce: | 51:1 | Efficienza: | 40% |
| Preciso: | ≤ 0,1 | Driver: | Motore elettrico |
| Colore: | Richiesto | Tipo: | Verticale scelga |
| Evidenziare: | Rotation Solar Tracker Slew Drive,slew drive for solar tracker,6" Solar Tracker Slew Drive |
||

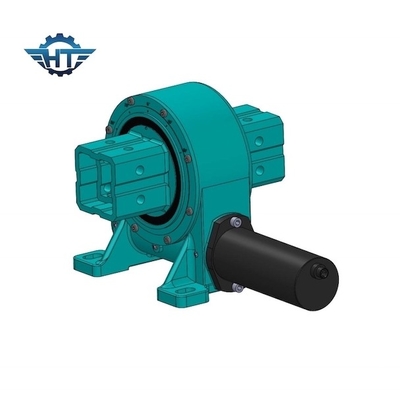

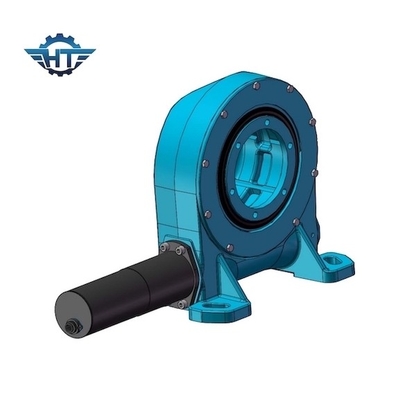

La rotazione completa del cerchio ha accluso l'azionamento di vuotamento dell'ingranaggio a vite per il sistema di tracciamento solare di singolo asse verticale
Descrizione inclusa dell'azionamento di vuotamento dell'ingranaggio a vite
L'azionamento a 6 pollici di vuotamento è il nostro tipo di recente sviluppato che ha caratterizzato con alta coppia di torsione sebbene la sua piccola dimensione. Un azionamento di vuotamento è un'unità dell'ingranaggio a vite di progettazione compatta che è ampiamente usata sui sistemi di tracciamento solari. Caratterizza con la chiusura di auto, il contraccolpo piccolo, su indietro tenenti la coppia di torsione, l'installazione facile, la manutenzione ecc. libero.
Parametri del modello Slewing Drives della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Vantaggi
1. Rotazione 360 gradi
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra,
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta precisione
