Dettagli:
|
| Materiale: | Quarto | Modello: | SDE5 |
|---|---|---|---|
| Rapporto di marce: | 57:1R | Coppia di torsione dell'uscita: | 0,8 kNm |
| Tenuta della coppia di torsione: | 6 kNm | Inclinazione della coppia di torsione: | 9,2 kNm |
| Efficienza: | 40% | Impiegati del lavoro.: | -30℃～+120℃ |
| Evidenziare: | slewing ring drive,worm drive motor |
||

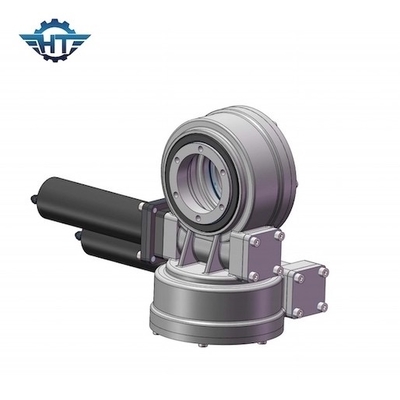

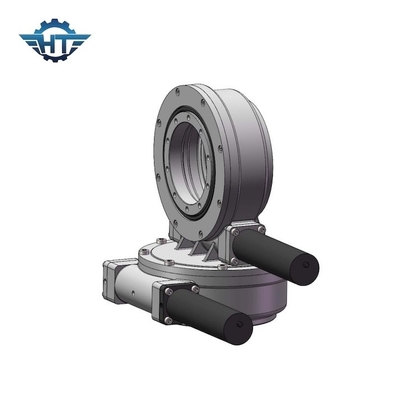

Azionamento a 5 pollici d'abitazione incluso di vuotamento dell'ingranaggio a vite per il sistema di tracciamento ed il satellite solari
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite
L'azionamento di pantano è un prodotto migliorato dei cuscinetti di pantano, che è composto solitamente di verme, di cuscinetti turbo tipi di pantano, di alloggio e di risorsa di potere. L'alloggio che usano l'acciaio fuso di alta qualità ha gli usi 42CrMo ingranaggio a vite e molto ad alta resistenza e una nitrurazione dello ione di incandescenza, la sua forza di resistenza all'usura è più alto, durezza più forte e tempo di impiego lungamente confrontato al materiale tradizionale domestico della nitrurazione 50Mn del gas e l'altro verme domestico della busta. Nel processo reale dell'operazione, l'azionamento di vuotamento, come componente del cuscinetto della trasmissione, deve sopportare la grande forza assiale, forza radiale e momento del capovolgimento. Per soddisfare le richieste di uso, l'azionamento termico solare di vuotamento deve assicurare la forza e la rigidità sufficienti mentre ha accuratezza estremamente alta di vuotamento.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Nota: Le dimensioni ed i parametri di cui sopra possono essere aggiornati o il regolato, per le dimensioni più dettagliate ed i parametri, si riferisce prego ai nostri disegni di vendite.
Vantaggi
1. Forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il multi contatto di dente
4. Migliori la funzione autobloccante statica
