Dettagli:
|
| Luogo d'origine: | Changzhou, Cina | Funzione: | Alta coppia di torsione di Backholding |
|---|---|---|---|
| Protezione: | IP66, chiuso | Tipo: | VE6 |
| Materiale: | 42CrMo o 50Mn | Garanzia: | 5~10 anni |
| applicazione: | Sistema di tracciamento del pannello solare | Colore: | Cliente richiesto |
| Evidenziare: | 3" Worm Gear Slew Drive,IP66 Worm Gear Slew Drive,slew drive for solar tracker |
||

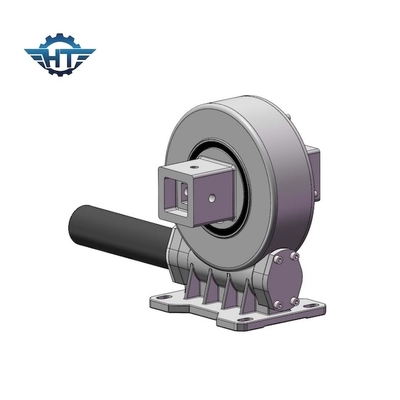

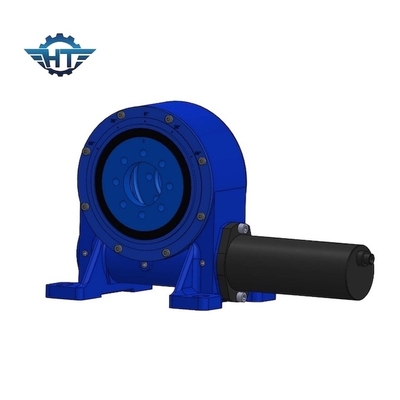

Piccolo azionamento verticale di vuotamento del motore VE3 per il sistema di tracciamento del pannello solare IP66
Piccola descrizione verticale dell'azionamento di vuotamento del motore
L'azionamento di vuotamento VE6 è un mezzo interno dell'arresto di fine corsa e dell'ingranaggio che è progettato per un sistema di tracciamento solare di singolo asse. I nostri azionamenti di vuotamento sono alimentati con la tecnologia del verme della clessidra per coppia di torsione massima dell'ingranaggio e la rotazione più regolare.
Gli azionamenti standard di pantano misura con un alloggio aperto e un singolo auto che chiudono l'albero a vite continua a chiave della clessidra. Una volta che l'input di alimentazione è restituito a persona neutrale, l'albero a vite continua chiuderà il carico a chiave nella posizione senza richiedere alcun dispositivo di frenatura esterno.
Modello Performance Parameters della VE
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (N.m) | TiltingTorque (N.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Precisione (grado) | Precisione (°) | IP | Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | Sì | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | Sì | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | Sì | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | Sì | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | Sì | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | Sì | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | Sì | 88 chilogrammi |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | Sì | 135 chilogrammi |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | Sì | 192 chilogrammi |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | Sì | 251 chilogrammo |
Applicazioni
Le applicazioni tipiche dell'azionamento di pantano comprendono il ind solarele gru del camion e ustry, gli ascensori dell'uomo e le attrezzature pratiche, i collegamenti idraulici, le attrezzature dello strumento dell'olio, le gru marine, gli operatori della gomma, lo zappatore s e gli ascensori automobilistici, ma gli azionamenti di pantano sono utilizzati in molte altre applicazioni che richiedono la tenuta del carico e la capacità rotazionale. Offriamo i modelli differenti dell'azionamento di pantano con differenti capacità di carico di momento.
