Dettagli:
|
| Materiale: | 50Mn, 42CrMo, QUARTO | Modello: | SDE3 |
|---|---|---|---|
| Coppia di torsione della potenza nominale: | 600NM | Tenuta della coppia di torsione: | 1500 nanometro |
| Coppia di ribaltamento: | 5800 nanometro | Temperatura ambiente: | -20℃~+120℃ |
| Livello acustico: | ≤50db | Velocità stimata: | 0.2-1.2rpm |
| Evidenziare: | Dual Axis Solar Slew Drive,24VDC Motor Solar Slew Drive,600Nm Solar Slew Drive |
||

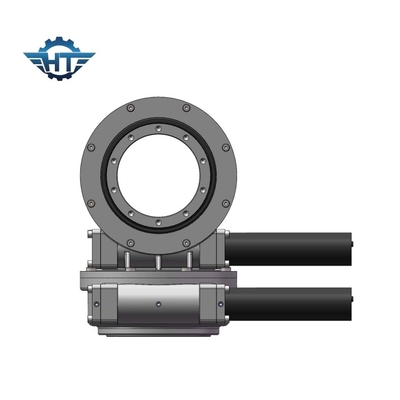

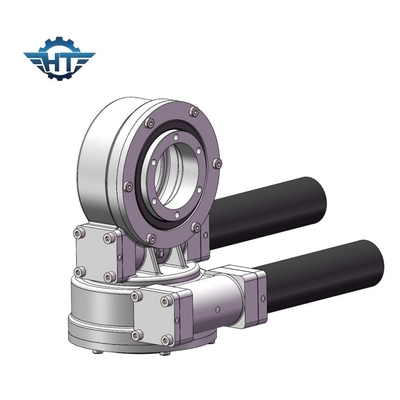

Azionamento solare di pantano di asse doppio con il motore 24VDC e codificatori per gli inseguitori ed il satellite doppi di asse
Descrizione doppia dell'azionamento di vuotamento di asse
Metteremo facciamo i prodotti perfetti e forniremo ai clienti esperienza soddisfacente dell'applicazione come nostro scopo continuo. Siamo molto felici di usare le nostre abilità professionali per fornire ai clienti i prodotti di alta qualità e speriamo che con la cooperazione continua, migliori la comprensione reciproca e la comunicazione e raggiungiamo una situazione vantaggiosa per tutti.
Dati tecnici del modello Slewing Drive di SDE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
I nostri servizi & forza
materiale 1.Raw dai fornitori affidabili;
il processo 2.Production è nell'accordo rigoroso con il sistema di gestione della qualità ISO9001.
controllo di qualità di in-processo 3.Strict ed ispezione 100% del prodotto finito prima della consegna;
le ispezioni del prodotto del partito 4.Third sono accettabili su richiesta del cliente.
5.Adoption del processo standardizzato di progettazione e di APQP, PPAP, FEMA per analisi di applicazione.
Caratteristiche
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. Avvolgimento dell'interno dell'ingranaggio a vite continua
3. Multi contatto di dente per assicurare alto carico
4. Funzione autobloccante
Applicazione
Gli azionamenti di pantano possono essere usati per il trasportatore dello schermo piatto, la gru e la singola gru di colonna, ascensore che di sollevamento, con la gru dell'automobile, il veicolo aereo, l'energia solare di crociera del giorno, l'attrezzatura di automazione e l'altra attrezzatura meccanica. Nell'industria fotovoltaica solare della produzione di energia, gli azionamenti di pantano sono forniti generalmente di motore planetario del motore di CC o del riduttore di CA ed il motore idraulico è utilizzato come il sistema del dispositivo di presa di forza sul macchinario di costruzione.
Gli azionamenti doppi di vuotamento di asse sono utilizzati negli inseguitori solari di asse doppio, in eliostati, in photovoltaics concentrato (CPV) ed in antenna satellitare.
Applicando gli azionamenti doppi di un vuotamento di asse su un sistema solare, i pannelli saranno orientati sempre verso il sole, nessuna materia la stagione, periodo del giorno o la latitudine delle regioni. Può lasciare il proprietario del progetto guadagnare la più capacità fino a 40% dell'elettricità. E di più rendere così.
Imballaggio & spedire
1.Filling con olio inossidabile
2.packing con gli strati protettivi
3.Fixed nella cassa del compensato, pallet, struttura d'acciaio
