Dettagli:
|
| caratteristica: | Verme e Wormwheel | Materiale: | Quarto |
|---|---|---|---|
| Garanzia: | 10 anni | Applicazione: | Centrale solare a torre concentrata |
| Dimensione: | Su misura | Colore: | Su misura |
| Motore: | 24 V CC (opzionale) | Tipo: | Asse doppio |
| Evidenziare: | Azionamento di pantano dell'ingranaggio a vite di alta precisione,Azionamento solare di pantano dell'inseguitore SDE7,Azionamento di pantano della centrale solare a torre |
||

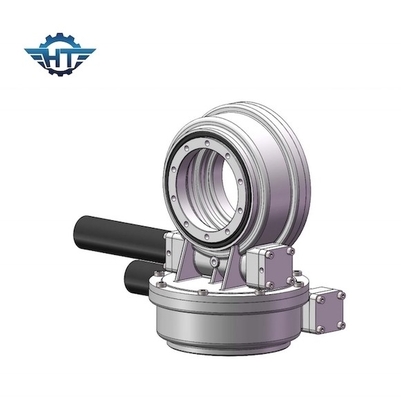

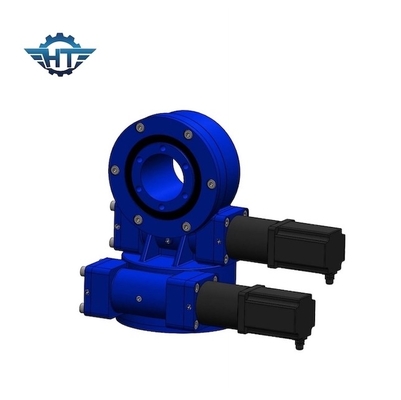

L'ingranaggio a vite di alta precisione SDE7 ha ucciso l'azionamento per la centrale solare a torre concentrata
Descrizione di alta precisione SDE7
L'azionamento doppio di pantano di asse ha potuto applicarsi nella stazione-torre concentrata di energia solare. La torre CSP adotta la doppia struttura del carro armato ed il nitrato binario è usato come l'assorbimento del calore e supporto di memorizzazione del calore. L'energia solare raccolta dal giacimento su grande scala dell'eliostato è usata per immagazzinare il sale fuso e poi il sale fuso è scambiato con acqua secondo l'istruzione di spedizione della griglia di potere. La temperatura elevata generata ed il vapore ad alta pressione determina il gruppo elettrogeno di generatore a turbina per generare l'output di forza motrice continuo, stabile e schedulable.
L'azionamento del vuotamento di Hangtuo è composto di alloggio, sopportare di vuotamento, sigillare, avvolgente il verme con alcuni pezzi di ricambio completati. Possiamo anche produrre il motore elettronico ed il motore idraulico utilizzati per il vuotamento degli azionamenti, che possono movimenti per il senso orario e ricambiare la rotazione di senso orario.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Vantaggi
1. forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. più grande carico dell'azionamento per usando il multi contatto di dente
4. migliori la funzione autobloccante statica
Nota: Le dimensioni ed i parametri di cui sopra possono essere aggiornati o il regolato, per le dimensioni più dettagliate ed i parametri, si riferisce prego ai nostri disegni di vendite.
