Dettagli:
|
| Modello: | SDE7» | Rapporto di marce: | 57:1 |
|---|---|---|---|
| Coppia di torsione dell'uscita: | 2000 nanometri | Tenuta della coppia di torsione: | 13200 nanometro |
| Inclinazione della coppia di torsione: | 7500 Nm | Efficienza: | 40% |
| Colore: | Silver Grey | Peso: | 56 kg |
| Evidenziare: | slewing ring drive,worm drive motor |
||

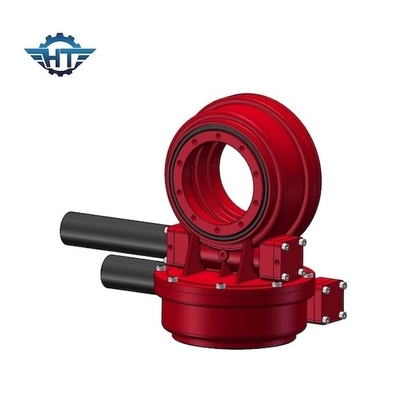

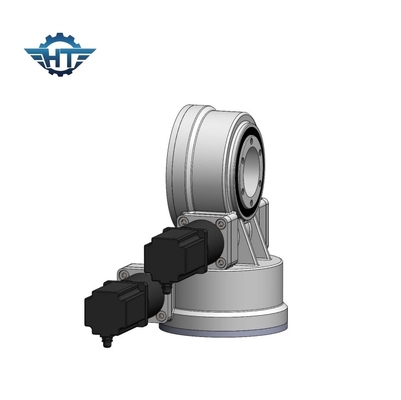

L'asse doppio dell'ingranaggio a vite ha ucciso l'azionamento per l'inseguitore solare con il multi contatto di dente e motore 24V
Descrizione doppia dell'azionamento di pantano di asse
La domanda più comune dell'azionamento di vuotamento di azionamenti di vuotamento di doppio-asse è inseguitori solari di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
L'azionamento doppio di pantano di asse dell'inseguitore solare è soluzione perfetta nelle applicazioni d'inseguimento solari di asse doppio.
L'azionamento doppio di pantano di asse ha tre tipi soluzioni con gli azionamenti di pantano:
In generale, per la struttura facile del sostegno, l'azionamento di pantano dello sde sarebbe la soluzione perfetta, ma gli altri due sono inoltre molto popolari.
Due azionamenti di pantano del Se
Un azionamento di pantano del Se ed un azionamento di pantano della VE
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Ha ucciso gli azionamenti applicati nel PV
| Nome di prodotto | Azionamento di vuotamento SDE7 |
| Coppia di torsione dell'uscita | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinazione della coppia di torsione di momento | 7000 N.m; 5163 ft.lbs |
| Tenuta della coppia di torsione | 13200 N.m; 9736 ft.lbs |
| Valutazione assiale statica | kN 133,20; 29943 libbre |
| Valutazione radiale statica | kN 53; 11977 libbre |
| Valutazione assiale dinamica | kN 31,90; 7171 libbra |
| Valutazione radiale dinamica | kN 27,91; 6274 libbre |
| Alternative del motore | Motore 12V/24V; Motore passo a passo; Motore senza spazzola |
| Stile dei prodotti | Asse doppio; Singolo asse; CPV/HCPV; Piatto solare; Parabolico; Torre solare |
| Caratteristica di applicazione | Sistema di tracciamento solare, macchinario industriale |
| Metro quadro del sistema solare | ㎡ 30 |
Caratteristiche
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. Avvolgimento dell'interno dell'ingranaggio a vite continua
3. Multi contatto di dente per assicurare alto carico
4. Funzione autobloccante
