Dettagli:
|
| Modello: | SDE3» | Rapporto di marce: | 31:1 |
|---|---|---|---|
| Coppia di torsione dell'uscita: | 600 nanometro | Tenuta della coppia di torsione: | 1500 nanometro |
| Inclinazione della coppia di torsione: | 5800 Nm | Efficienza: | 40% |
| Colore standard: | RAL 9006 | Colore: | ha richiesto |
| Evidenziare: | slewing ring drive,worm drive motor |
||

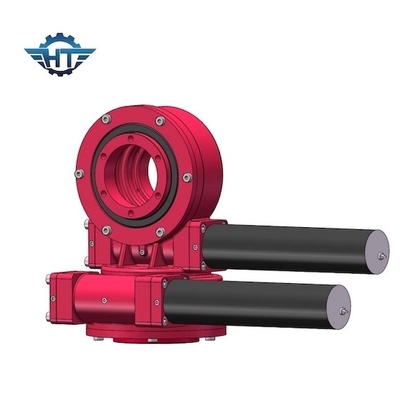

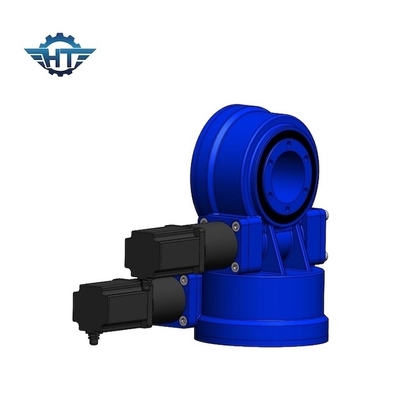

L'asse doppio SDE3 ha ucciso l'azionamento con l'alto motore di coppia di torsione 12VDC per il sistema di tracciamento solare
Descrizione doppia dell'azionamento di pantano di asse
L'azionamento di vuotamento è un prodotto perfetto di controllo di moto per l'applicazione che richiede la forza rotazionale di coppia di torsione. L'azionamento di pantano può fare domanda per il sistema di tracciamento solare compreso il sistema di tracciamento solare di singolo ed asse doppio, è progettato nella rotazione fotovoltaica solare del pannello e migliora l'efficienza della produzione di energia.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
I nostri servizi
Hangtuo offre gli azionamenti di alta qualità e personalizzati di vuotamento, i vermi e gli ingranaggi per il vostro progetto seguente. Se avete bisogno di un campione dell'azionamento di vuotamento per le prove o all'ingrosso, ci assicuriamo che facciate tenere le componenti qualificate per completare il vostro progetto in tempo ed all'interno del vostro bilancio.
A richiesta, possiamo fare la prova per voi.
1. prove di ciclo di vita
2. prova di inclinazione di coppia di torsione
3. prova di tenuta di coppia di torsione
4. prova di precisione
5. prova UV
6. prova di spruzzo del sale
7. prova massima minima di temperatura
