Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | SDE17 |
|---|---|---|---|
| OEM: | disponibile | Giri il tipo: | Due assi |
| Sito dell'installazione: | Tetto e campo | Coppia di torsione dell'uscita: | 9460 nanometro |
| Inclinazione della coppia di torsione: | 67000 nanometro | Tenuta della coppia di torsione: | 53040 nanometro |
| Evidenziare: | Azionamento di pantano dell'ingranaggio a vite di SDE 17,Azionamento solare di pantano di due assi,Azionamento solare di pantano con il motore dell'ingranaggio |
||

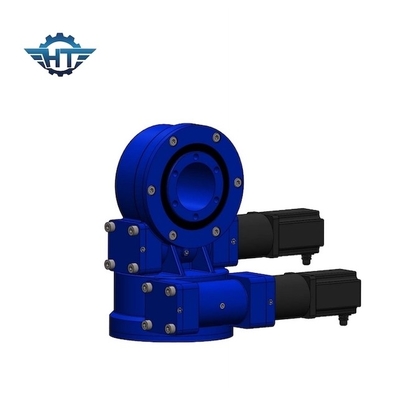

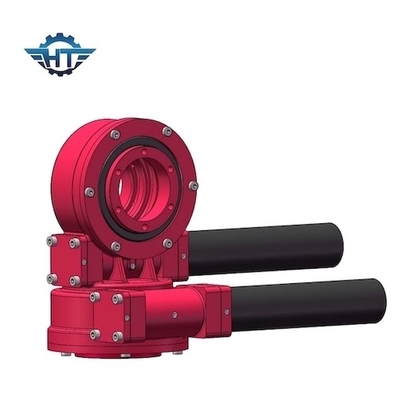

Azionamento di pantano dell'ingranaggio a vite SDE17 con il motore dell'ingranaggio per il sistema di tracciamento solare di asse doppio
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
Il sistema di tracciamento solare è un sistema fotovoltaico che può seguire automaticamente il sole ed aumentare la produzione di energia globale, che nel corso della produzione di energia photothermal e fotovoltaica ottimizzano l'uso di luce solare migliorare l'efficienza di conversione fotoelettrica del sistema meccanico ed elettrico dell'unità di controllo, includente: struttura dell'azionamento (riduttore rotatorio, asta di spinta elettrica, ingranaggio a vite e verme, ecc.), regolatore, seguente sostegno, sensore (sensore di inclinazione, sensore di limite), ecc. Inseguitore solare di asse doppio che il sistema di montaggio solare per aumentare la produzione di energia 30 ~50%. Inseguitore solare di singolo asse che il sistema di montaggio solare per aumentare la produzione di energia 15 ~ 30%. Gli azionamenti doppi di pantano di asse si applicano nel sistema di tracciamento solare di asse doppio.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Parametri di SDE17
|
Uso |
Usato per il sistema di tracciamento solare doppio |
|
No. dell'asse |
Asse doppio |
|
Dimensione |
A 17 pollici |
|
Certificazione |
CE/ISO |
|
Data di consegna |
Entro 15 giorni |
|
Coppia di torsione dell'uscita |
9460 N.m |
|
Inclinazione della coppia di torsione |
67000 N.m |
|
Indietro tenere coppia di torsione |
53040 N.m |
|
Rapporto di marce |
102:1 |
|
Tempo di impiego |
30 anni |
|
Livello di protezione |
IP65 |
Imballaggio e trasporto
Tutti gli azionamenti di pantano saranno imballati con il caso di legno senza fumigration.
Il trasporto del mare di sostegno, il trasporto di aria, trasporto della strada, esprime quali il TNT, DHL, UPS, lo SME, Fedex, ecc per il campione ed il piccolo trasporto del carico.
Montaggio dei suggerimenti
1. Installazione orizzontale
Si consiglia per montare gli azionamenti di vuotamento perpendicolari all'asse di azimut nelle domande solari di migliore protezione
2. Installazione verticale
Si consiglia per montare gli azionamenti di vuotamento che si riferiscono alla seguente immagine nelle applicazioni solari se avuto bisogno di.
