Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | SDE17 |
|---|---|---|---|
| Giri il tipo: | Asse doppio | Caratteristica: | Installazione rapida |
| Coppia di torsione dell'uscita: | 9460 nanometro | Inclinazione della coppia di torsione: | 67000 nanometro |
| Tenuta della coppia di torsione: | 53040 Nm | Ispezionare il rapporto: | sì |
| Evidenziare: | Azionamento incluso di pantano del verme del motore dell'ingranaggio,Azionamento di pantano del verme di alta precisione,Asse doppio d'inseguimento solare dell'azionamento di pantano |
||

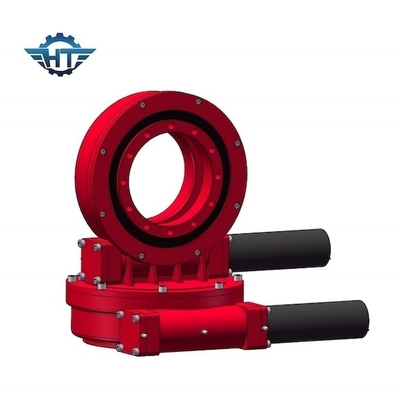

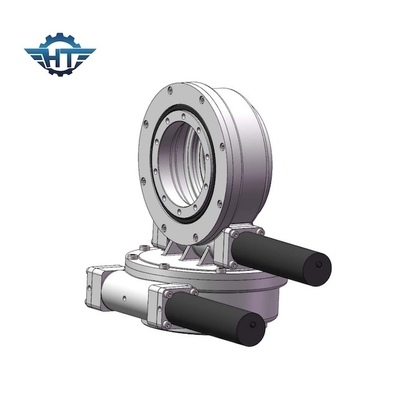

Il verme doppio chiuso di asse del motore dell'ingranaggio ha ucciso l'ingranaggio per il sistema di tracciamento solare di alta precisione
Descrizione doppia dell'ingranaggio di pantano del verme di asse
Il sistema di tracciamento solare dei pannelli solari dell'inseguitore di asse doppio usa l'algoritmo di alta precisione di astronomia per calcolare l'angolo del sole, combinato con il microcontroller ad alto rendimento e gli alti azionamenti di vuotamento di presision, rendendo il sistema interferenza dei giorni accurati ed affidabili, non piovosi, facendo uso del sensore prima linea internazionale di inclinazione di marca, angolo di inseguimento a circuito chiuso in tempo reale di risposte, l'inseguimento automatico, senza intervento umano.
Sistema di tracciamento solare dei pannelli solari dell'inseguitore di asse doppio che il sistema di montaggio solare per aumentare la produzione di energia 35 ~ 40%.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Parametri di SDE17
|
Uso |
Usato per il sistema di tracciamento solare doppio |
|
No. dell'asse |
Asse doppio |
|
Dimensione |
A 17 pollici |
|
Certificazione |
CE/ISO |
|
Data di consegna |
Entro 15 giorni |
|
Coppia di torsione dell'uscita |
9460 N.m |
|
Inclinazione della coppia di torsione |
67000 N.m |
|
Indietro tenere coppia di torsione |
53040 N.m |
|
Rapporto di marce |
102:1 |
|
Tempo di impiego |
30 anni |
|
Livello di protezione |
IP65 |
| Autobloccante | Sì |
| Efficienza | 40% |
| Peso | 320 chilogrammi |
Imballaggio e trasporto
Q: QUANTO TEMPO È IL VOSTRO TERMINE DI CONSEGNA?
: Generalmente 7~15 giorni se le merci sono in azione. o è dei 20~30 giorni se le merci non sono in azione, inoltre è
sulla base della quantità.
Q: Del paese sostiene T/T, L/C, D/A, D/P, Western Union, grammo dei soldi?
: I nostri pagamenti variano secondo i paesi differenti e le regioni.
Q: Che cosa è le vostre dilazioni di pagamento?
: Payment=10000<> USD, 30% T/T in anticipo, equilibrio prima della spedizione.
