Dettagli:
|
| Materiale: | Quarto | Modello: | Asse doppio |
|---|---|---|---|
| Caratteristica: | Installazione rapida | Motore: | 24 V |
| Applicazione: | Sistema di tracciamento solare di asse doppio | Origine: | La Cina |
| Durata: | 30 anni | Tempo di lavoro: | 24 ore |
| Evidenziare: | Azionamento solare di pantano dell'inseguitore del motore planetario,Azionamento solare di pantano dell'inseguitore del verme 24VDC,Azionamento doppio di pantano del sistema di tracciamento di asse |
||

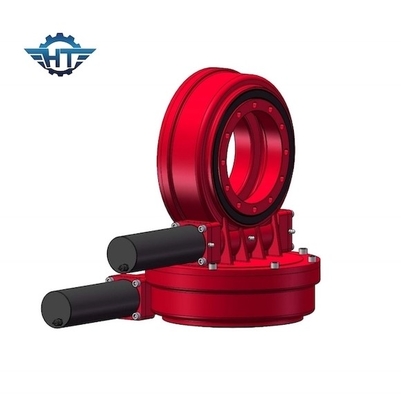

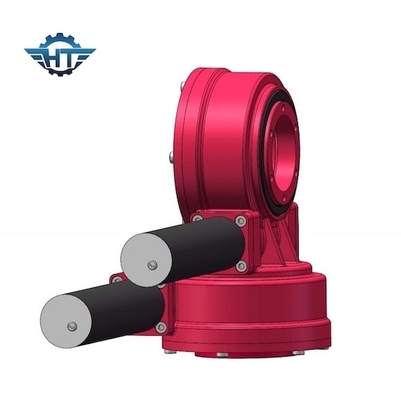

Azionamento biassiale di pantano del verme con il motore planetario 24VDC per il sistema di tracciamento solare di asse doppio
Descrizione biassiale dell'azionamento di pantano del verme
Il cuscinetto di vuotamento inoltre è chiamato: Il cuscinetto/piattaforma girevole dell'anello di vuotamento che sopporta/cuscinetti dell'anello di vuotamento dell'anello ecc. di vuotamento può accomodare i carichi assiali, della parte radiale e di momento che agiscono singoli o in associazione ed in tutta la direzione. Non è montata in un alloggio o su un'asse, ma direttamente ad una superficie di disposizione dei sedili. L'anello interno ed esterno è fornito con i fori di montaggio. Entrambi gli anelli possono avere ingranaggi integrati. Inoltre si riferiscono a come gli anelli di vuotamento e cuscinetti da tavolo. Il cuscinetto dell'anello di vuotamento può realizzare i movimenti d'oscillazione (vuotare) come pure giranti. Possono essere usati senza ingranaggi o con gli ingranaggi interni o esterni.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Parametri di SDE7
|
Uso |
Usato per il sistema di tracciamento solare doppio |
|
No. dell'asse |
Asse doppio |
|
Dimensione |
A 7 pollici |
|
Certificazione |
CE/ISO |
|
Data di consegna |
Entro 15 giorni |
|
Coppia di torsione dell'uscita |
2000 N.m |
|
Inclinazione della coppia di torsione |
13500 N.m |
|
Indietro tenere coppia di torsione |
13200 N.m |
|
Rapporto di marce |
57:1 |
|
Tempo di impiego |
30 anni |
|
Livello di protezione |
IP66 |
| Autobloccante | Sì |
| Efficienza | 40% |
| Peso | 21 chilogrammo |
Applicazioni degli azionamenti di vuotamento
Macchina d'estrazione a energia solare e, attrezzatura per l'edilizia, porto che sollevano macchina, attrezzatura di trasferimento dell'olio del porto, gru terraferma e mare aperto, escavatore, macchina concreta, arraffoni di giro e macchina di plastica e di gomma degli argani, macchina del tessuto, registrante le macchine di industria, generazione di energia eolico, centrale elettrica elettronica, macchinario di trattamento delle acque, materiale di trivellazione e dirigente le applicazioni.
