Dettagli:
|
| Modello: | A 9 pollici | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Efficienza: | 40% | Driver: | Motore elettrico/motore idraulico/servomotore |
| Tipo: | verticale montato | Applicazione: | Sistema di tracciamento solare di singolo asse |
| Precison: | Alto | Servizio dell'OEM: | disponibile |
| Evidenziare: | worm gear slew drive,slewing ring gear |
||

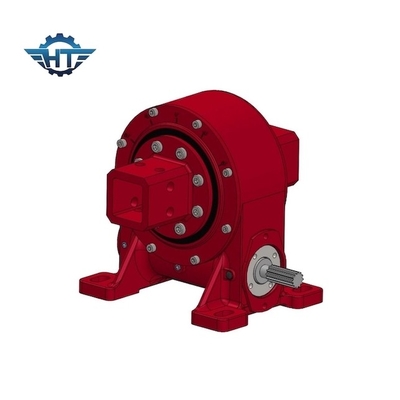

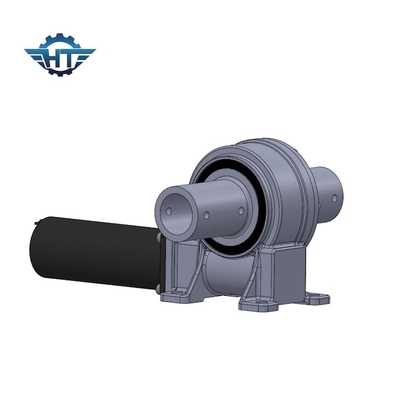

Cambio dell'azionamento di pantano VE9 per il sistema di tracciamento solare obliquo o inclinato di singolo asse orizzontale
Ha ucciso la descrizione del cambio dell'azionamento
L'azionamento di vuotamento ha molti tipi quale tipo incluso, il tipo d'abitazione aperto, il tipo verticale, il tipo doppio di asse, tipo di alta precisione, il tipo di ingranaggio a vite continua azionamento di vuotamento ecc. è basato sul cuscinetto di vuotamento con la forte coppia di torsione di inclinazione di momento e la funzione autobloccante statica. Molta superficie di contatto del dente è progettata specialmente per determinare l'alto carico.
| Modello: | VE9 | Luogo d'origine | Changzhou, Cina |
| Marca | HANGTUO | Tipo | Chiuso |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 4300 N.m |
| Inclinazione della coppia di torsione di momento | 16 K N.m | Tenuta della coppia di torsione | 27 K N.m |
| Valutazione assiale statica | 60 KN | Valutazione radiale statica | 130 KN |
| Valutazione assiale dinamica | 30 KN | Valutazione radiale dinamica | 65 KN |
| Rapporto di marce | 37:1 | Efficienza | 40% |
Tabella tecnica dell'azionamento di vuotamento della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Applicazioni
inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
Q&A
1. Come scegliere?
Specifichi prego la dimensione del diametro, la larghezza, la tensione, il potere e la velocità a vuoto dei motori richiesti, i metri quadri dei pannelli solari/specchi, la disposizione di quei pannelli solari/specchi.
2. Potrei prelevare i campioni per verificare in anticipo la qualità ed il mercato?
Sicuro, benvenuto prelevare i campioni per verificare la nostri qualità e servizio.
3. Che cosa è il costo complessivo per i campioni?
Il campione totale del cost= del campione ha costato + trasporto.
Vi daremo il migliore costo di spedizione dopo che scegliete gli azionamenti adatti di vuotamento.
4. Come spedite i campioni?
La considerazione della quantità del campione non è grande, noi i campioni della nave appoggio dallo SME, dal TNT o da Fedex
5. Che cosa è la vostra quantità di ordine minimo?
1 insieme
6. Che cosa è il vostro termine di consegna?
Per i campioni standard: 0~15 giorni; per gli ordini in lotti: entro 25~40 giorni.
