Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | SE3" |
|---|---|---|---|
| RAPPORTO DI MARCE: | 31:1 | Efficienza: | 40% |
| Colore: | RAL 9006 o come richiesto | Applicazione: | Inseguitori solari di singolo asse |
| Luogo di origine: | Changzhou, Cina | Codificatore: | sì |
| Evidenziare: | Azionamento solare di pantano dell'ingranaggio a vite degli inseguitori,Azionamento di pantano del verme del motore dell'ingranaggio planetario,azionamento di pantano dell'ingranaggio a vite 42CrMo |
||

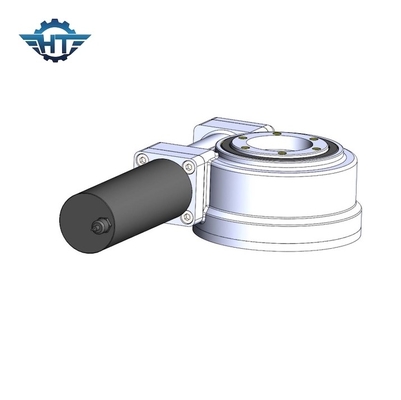

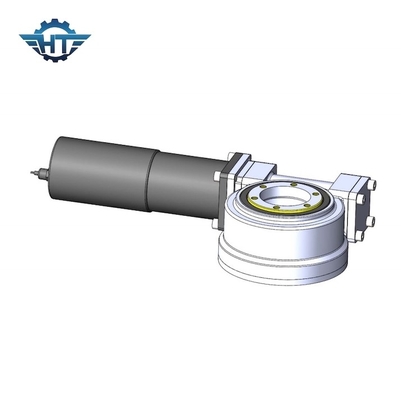

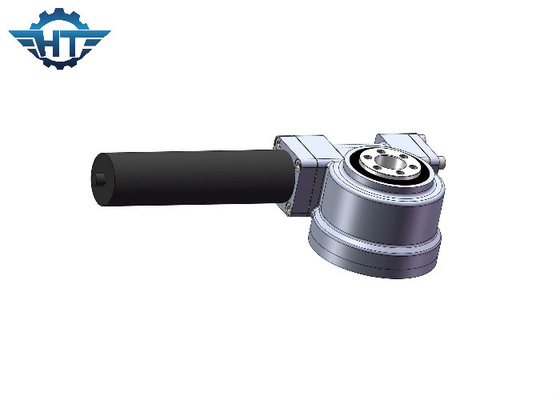

Il piccolo ingranaggio a vite SE1 ha ucciso l'azionamento con il motore dell'ingranaggio planetario per gli inseguitori solari di singolo asse
Piccola descrizione dell'azionamento di pantano dell'ingranaggio a vite
Per l'azionamento di vuotamento, ci sono 11 dimensione differente disponibile da 1" a 25" con più di 60 modelli per soddisfare sia le richieste d'inseguimento regolari che precise nel PV, in CPV e nel potere termico solare seguenti i campi. Hangtuo ha sistema rigoroso di controllo di qualità del mezzo, nel frattempo, abbiamo passato la certificazione del sistema di qualità ISO9001-2008.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Selezione del motore
Oggetti facoltativi: Motori spazzolati di CC (12V/24V/48V) con o senza i sensori del corridoio, motori senza spazzola dell'ingranaggio di CC, motore a corrente alternata (220V/380V), codificatore.
Installazione
Gli azionamenti di vuotamento SE1 hanno potuto essere installati verticalmente che orizzontalmente sia.
Si consiglia per montare orizzontalmente la parte superiore degli azionamenti di vuotamento nelle domande di mechinery o solari di migliore protezione. Se avuto bisogno di, potesse anche essere montato verticalmente, ma ha bisogno dei sostenitori supplementari.
