Dettagli:
|
| Modello: | SE14 | Rapporto di marce: | 85:1 |
|---|---|---|---|
| Efficienza: | 40% | Colore: | RAL 9006 o come richiesto |
| Applicazione: | Inseguitori solari di asse doppio e di singolo asse | Driver: | Motore |
| Garanzia: | 5~10 anni | Caratteristica: | Lunga vita |
| Evidenziare: | Gli inseguitori solari di alta precisione hanno ucciso l'azionamento,Azionamento solare di pantano degli inseguitori SE14,azionamento solare di pantano di 680 kN |
||

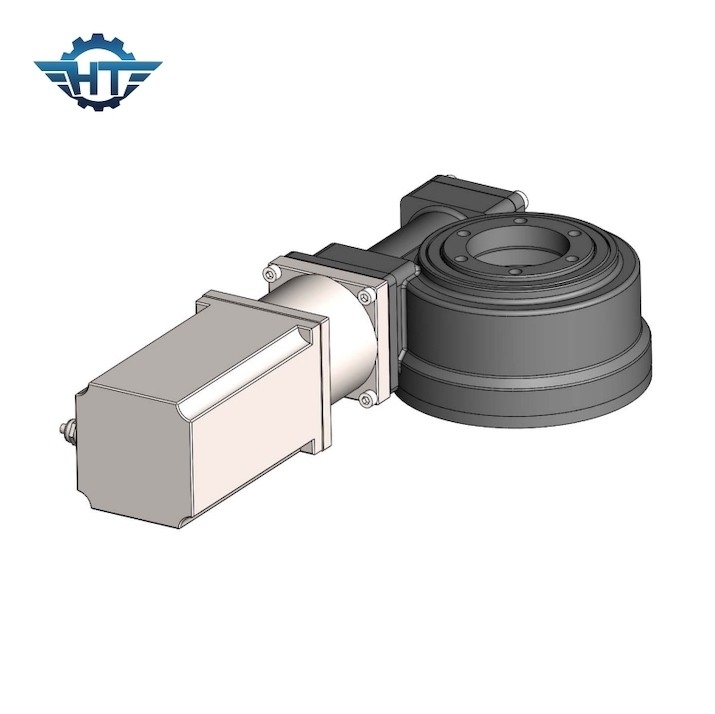

SE14 rapporto di marce 85/1 azionamento di pantano di alta precisione per gli inseguitori solari di asse doppio e di singolo asse
Descrizione dell'azionamento di pantano di alta precisione
L'ingranaggio a vite continua di vuotamento sta consistendo dell'ingranaggio a vite, l'albero a vite continua, l'alloggio, il cuscinetto, motore ecc. Il motore guida l'albero a vite continua, il verme ed avvolge il verme e l'ingranaggio è impegnato aumentare la coppia di torsione, stabile ed affidabile. L'azionamento di vuotamento può sostenere il carico più assiale, carico radiale e momento della inclinazione. La piattaforma girevole o la struttura gira all'azimut ed all'elevazione determinati vuotando l'azionamento.
Tabella di prestazione di SE14
|
Modello |
ingranaggio a vite continua a 14 pollici orizzontale |
|
Rapporto |
85:1 |
|
Grado del IP |
IP66 |
|
Coppia di torsione della potenza nominale |
kNm 44 |
|
Inclinazione della coppia di torsione |
kNm 135 |
|
Carico assiale |
kN 680 |
|
Carico radiale |
kN 230 |
|
Tenuta della coppia di torsione |
kNm 68 |
|
Efficienza |
40% |
|
Precisione |
° ≤0.1 |
|
Autobloccante |
Sì |
|
Peso |
62 chilogrammi |
|
Temperatura di lavoro |
-30~+120 ℃ |
Modello Performance Parameters della VE
|
Modello Performance Parameters della VE |
||||||||||||
|
Modello |
Coppia di torsione della potenza nominale (N.m) |
Tenendo coppia di torsione (kN.m) |
Inclinando coppia di torsione (kN.m) |
Carico assiale (kN) |
Carico radiale (kN) |
Rapporto |
Efficienza |
Precisione (Grado) |
IP |
Tep di lavoro (℃) |
Autobloccante |
Peso (chilogrammi) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
88 chilogrammi |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
135 chilogrammi |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
192 chilogrammi |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
251 chilogrammo |
Applicazione
Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
Ci sono più di 10 dimensioni differenti, a partire da 3' dimensione a 25" dimensione di pollice, fra loro sono 5", a 7", a 9" a 12", 14", 17", 19" e 21". Sono sia ampiamente usate in sistemi di tracciamento solari (PV, CPV, HCPV che eliostato) e veicoli regolari, quali gli ascensori dell'uomo, le gru del camion come pure i veicoli modulari.
