Dettagli:
|
| Modello: | 7 pollici | Rapporto di marce: | 57:1 |
|---|---|---|---|
| Applicazione: | Sistema di tracciamento di Sun | Driver: | Motore 220VAC/380VAC/24VDC |
| Garanzia: | 5~10 anni | Certificato: | ISO9001, CE |
| installazione: | Verticale | Verme: | Verme della busta |
| Evidenziare: | worm drive gearbox,worm gear slewing ring |
||

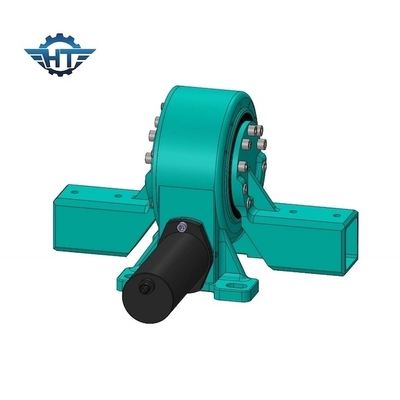

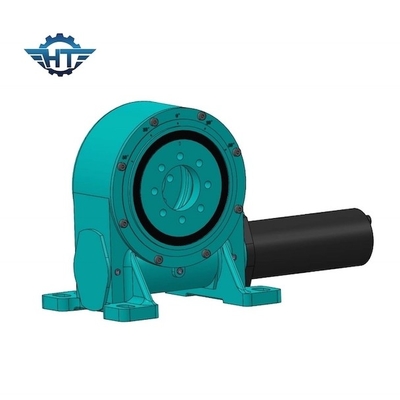

Singolo azionamento di vuotamento di asse di alta coppia di torsione con il motore elettrico per il sistema di tracciamento di Sun
Singola descrizione dell'azionamento di vuotamento di asse
Il Se ha accluso gli azionamenti di vuotamento è ora il tipo più popolare nel mercato che può aiutare il movimento di potere in macchinario quali i generatori eolici, attrezzatura militare, zappatore s ed anche nell'energia pulita quali gli inseguitori solari, centrali elettriche solari concertrated, in addtion, potrebbe essere anche di applicarsi in altre aree quali attrezzatura medica, silvicoltura, la gestione dei rifiuti ed i posizionatori industriali. L'alloggio completamente incapsula tutti gli elementi motori quale il doppio gearset del verme dell'avvolgimento, il sistema d'ingranaggi planetario ed il cuscinetto della piattaforma girevole in modo che abbiano protezione totale dagli elementi. L'azionamento incluso è inoltre vantaggioso se state montando dentro per non vedere che le parti in motionto evitano danneggiare per collocare i lavoratori.
Gli azionamenti di vuotamento del Se sono ideali per i lavori che richiedono sia la carico-tenuta che la coppia di torsione rotazionale dallo stesso cambio. L'pieno-incluso viene con la tecnologia brevettata del verme della clessidra di Hangtuo, o azionamenti del cono e doppi gearsets del verme dell'avvolgimento dove richiesto, per la carico-tenuta e l'efficienza massime. Ogni dimensione rigorosamente è provata a prestazione che affidabile i tipi variano da a 1 pollici a 25 pollici che producendo 1.8kNm a 89kNm di tenuta coppia di torsione, 0.3Nm a 21kNm di coppia di torsione dell'uscita, 1 kNm al kNm 346 di capovolgimento della capacità di carico di momento e dei rapporti di riduzione del cambio del 31:1 fino a 150: 1.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Installazione
Installazione verticale
Si consiglia per montare gli azionamenti di vuotamento che si riferiscono alla parte superiore di disegno nelle domande solari di migliore protezione.
Per altre applicazioni, le direzioni di montaggio saranno basate sulla valutazione del livello della protezione e sarà migliore per la migliore protezione.
Installazione orizzontale
Si consiglia per montare gli azionamenti di vuotamento capovolti sull'asse di azimut nelle domande solari di migliore protezione e per aggiungere la protezione per l'asse di elevazione.
Per altre applicazioni, le direzioni di montaggio saranno basate sulla valutazione del livello della protezione e sarà migliore per la migliore protezione.
